Micro tubes

Voir aussi Corning

It's not rocket science…It’s just plumbing!

Avantage selon Wavin :

"On densifie le réseau"




Projets

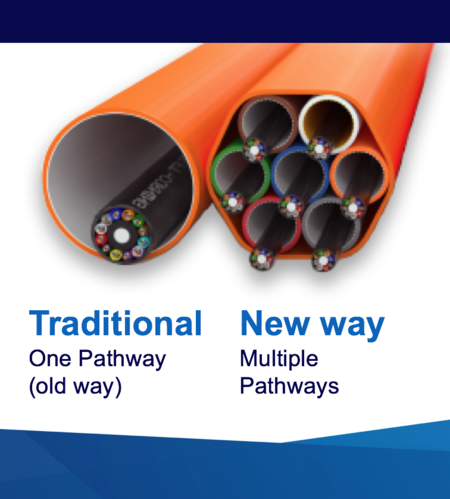

Argumentaire


Prix à la prise

1000 € la prise
30 € de microtubes

Règles micro câble

  • Diamètre des microtubes vs Micro-câbles
  • 50 à 75% de la taille

Matière

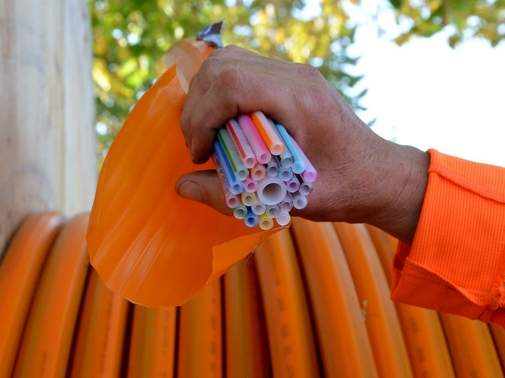

Assemblages

  • la Gaine Orange est juste là pour tenir l'assemblage

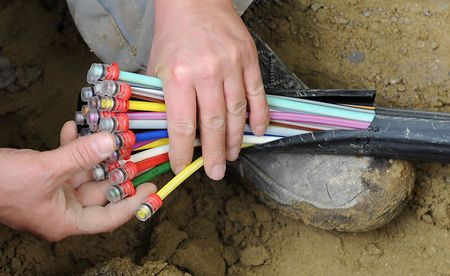

identifications couleurs

Toutes les possibilités sont possibles :

  • Couleurs
  • Traits de couleurs

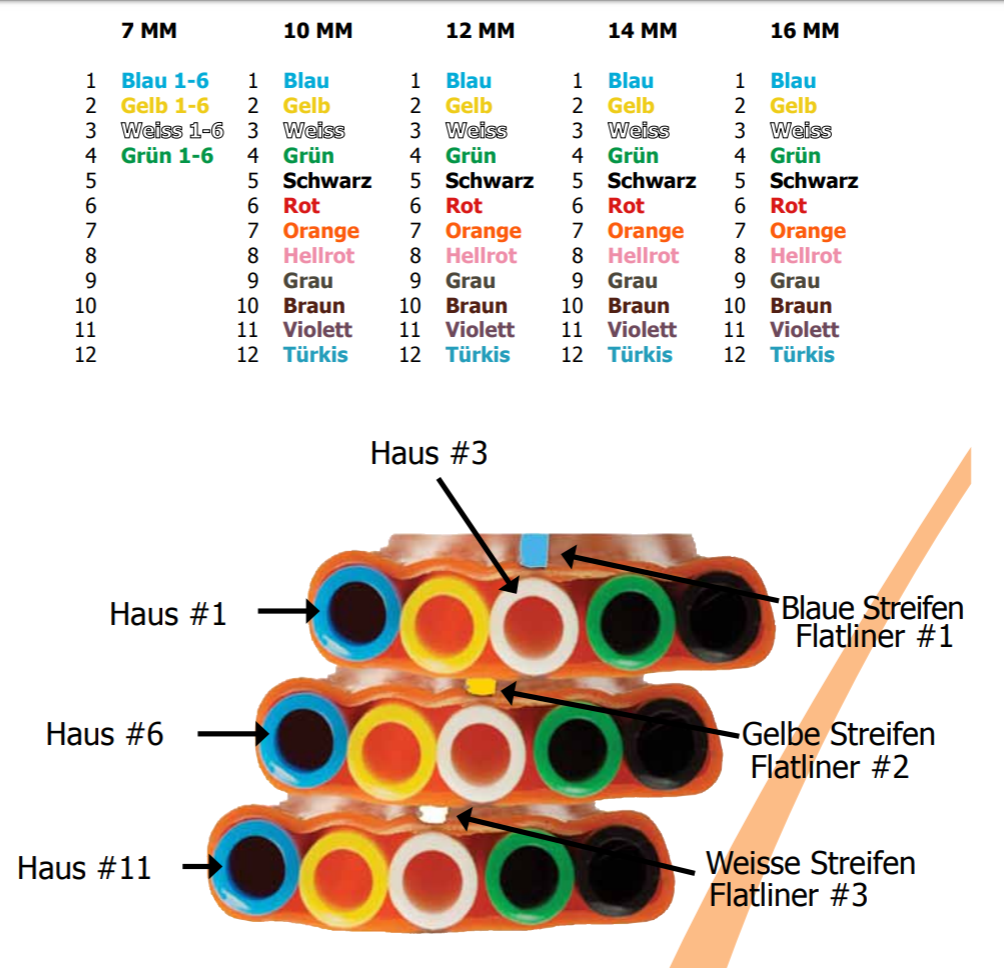

Exemple de code couleur



Ficelles / aiguillages

  • possibilité de mettre des couleurs

Câble de detection

  • peut être posé entre les microtubes et gaine bundle

Tubes de 32 aka tubages

  • SNCF
    • Tubes 32
    • 2400 mètres portés dans tube 32
    • SNCF passe du micro-câble

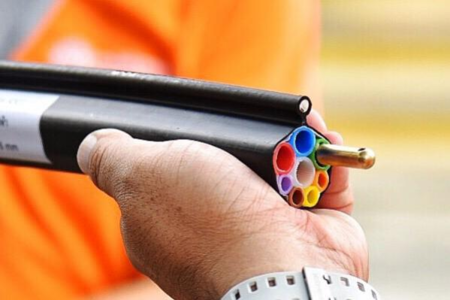

Assemblages

  • de 2 à 24

Microtubes Wavin

  • PE Pur
  • Durée de vie : 50 ans
  • PEHD : matériaux recyclés : 4,5 ans

Risques

Modèle:Warning-petit

Pour les PE en matériaux recyclés

    • Pas forcement du PE
    • Mauvaise cohésion
    • 5/10 ans après

Mauvaise resistance à la pression

Info

  • Réseau télécom
    • Seul réseau non normé

Chambres composite

Chambres composite

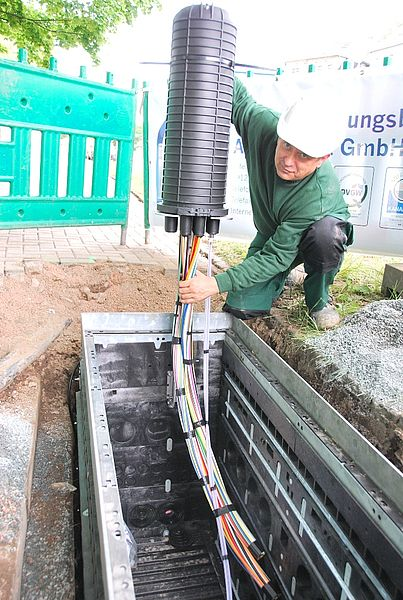

Illustration : BPE + microtubes :

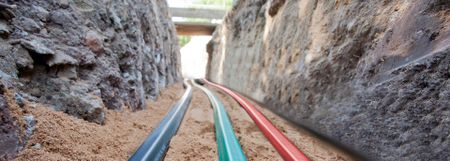

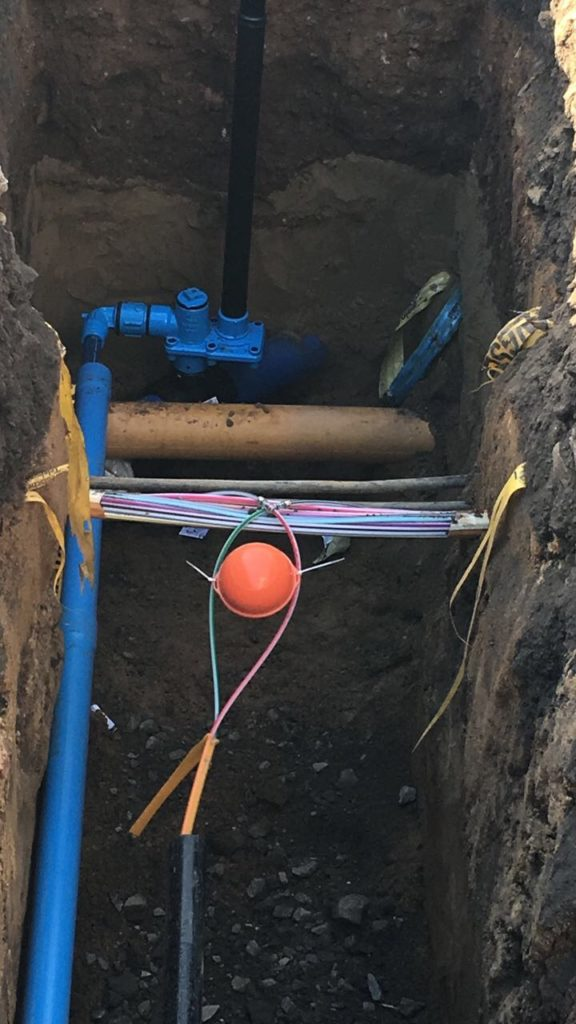

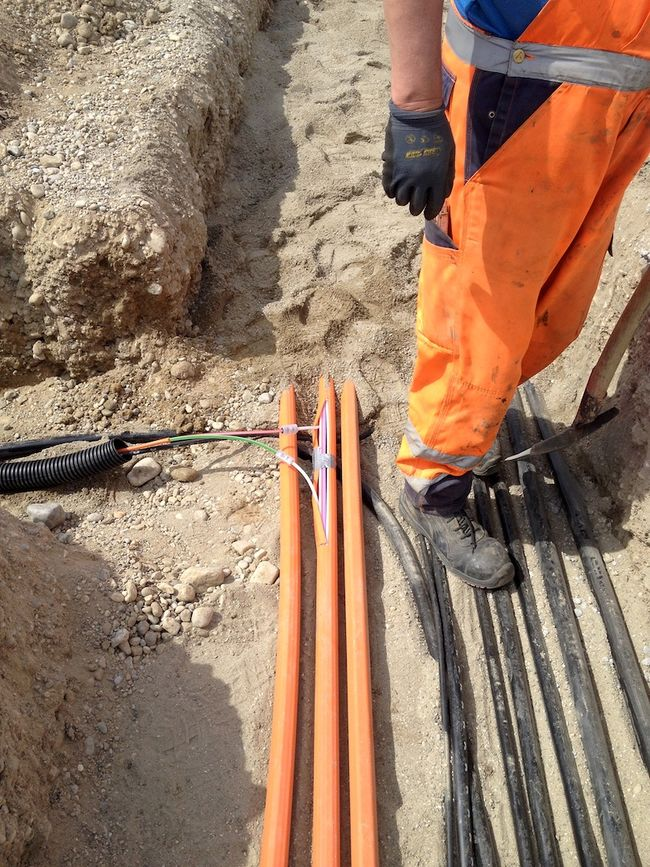

Microtubes enterrés

avec lit de sable

Type : DB

  • Lit de sable
    • dessus
    • dessous


sans lit de sable

  • PE haut de gamme

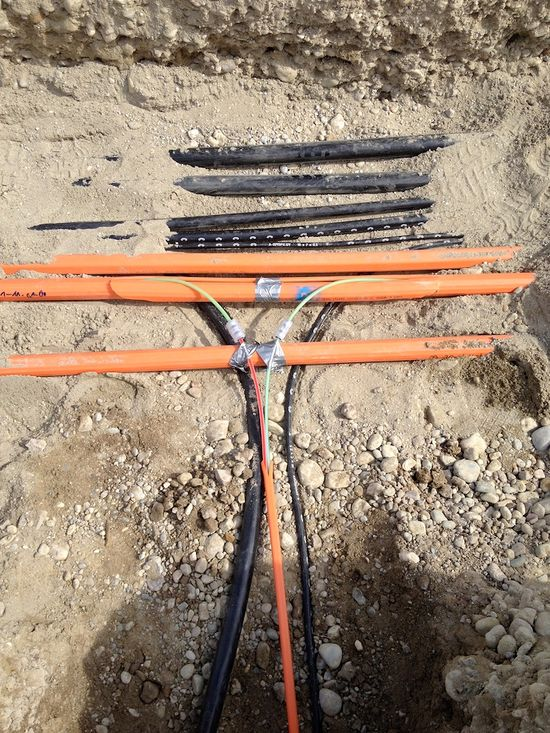

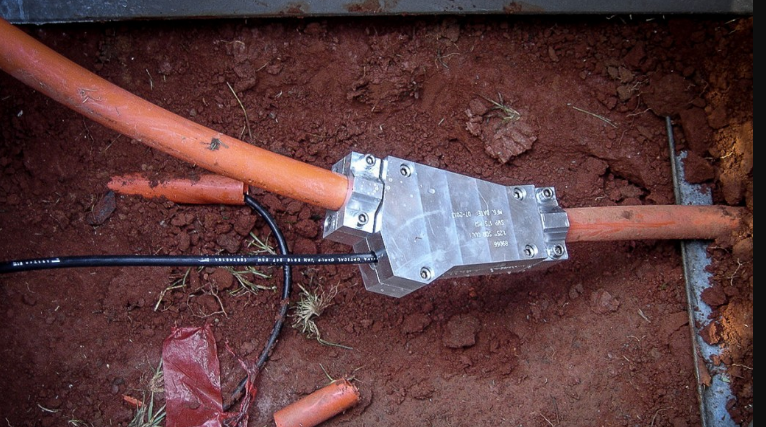

Dérivation d'un tube










Opérateurs dans le monde

DT

Réparation sur microtubes :


Argumentaire slides

“Microduct – Cost Effective Ideas to Deliver Service to Areas Once Considered Unreachable”

PEHD

Gabocom

  • résine vierge / pas de recyclé
    • Le PEHD doit etre transparent
    • Liseret blanc
    • Peinture extérieure

Certains mettent une couche de lubrifiant

Câbles allégés

  • Loose tube
  • Gaine renforcée pour le portage
  • Maximum : 288Fo

Micro cables

  • Nexans
  • Accome

Actualités

180-µm single-mode fiber to create a cable that fits 288 fibers into a diameter of 6.5 mm. That translates to a fiber density of 8.7 fibers per square millimeter and enables the
installation of the full 288 fiber count into an 8-mm ID duct.

argumentaire

Les microcâbles sont des câbles miniaturisés à tubes lâches, qui sont jusqu'à 50% plus petits et jusqu'à 70% plus légers que les câbles
L'utilisation de micro-conduits introduit une flexibilité qui n'est pas facilement obtenue avec les techniques de construction traditionnelles. Ceux-ci incluent :

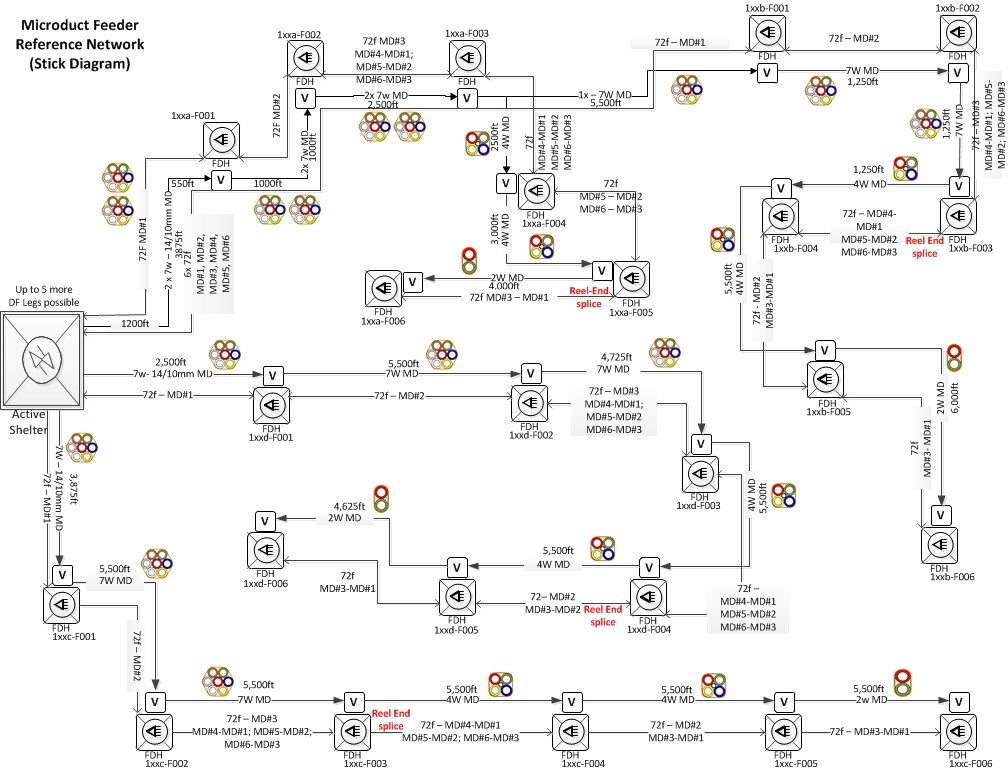

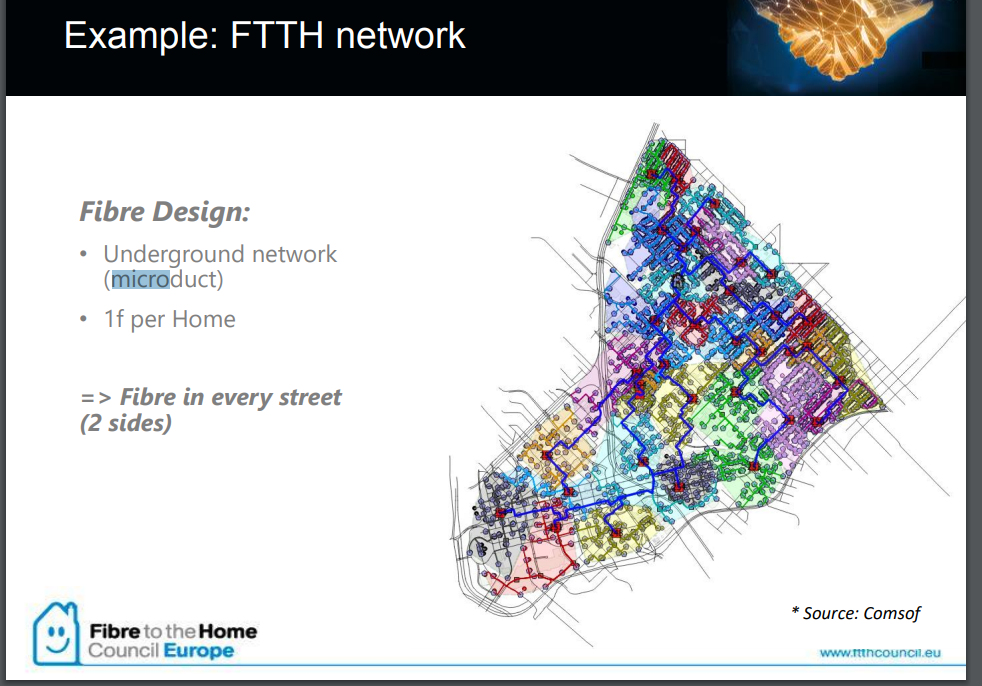

Exemple (complexe) de mise en oeuvre



Source : https://www.linkedin.com/pulse/using-micro-duct-fttx-networks-david-rottmayer/

Fournisseurs

Prysmian



Le câble 8,1 mm 288 F de Prysmian contient 288 fibres G657A2 200 um BendBright XS . Comporte huit modules colorés contenant 36 fibres chacun et 12 anneaux colorés et marqués pour faciliter leur identification
Les microcâbles Prysmian ont une fine gaine en HDPE pour faciliter le soufflage. Nos microcâbles sont si petits qu'ils peuvent être soufflés dans des petites sous-conduites, offrant un meilleur ratio de fibre par mm 2 .


Gabocom

Contribution nécessaire ! Merci :)Crayon.png

Wavin /Duralin

Contribution nécessaire ! Merci :)Crayon.png

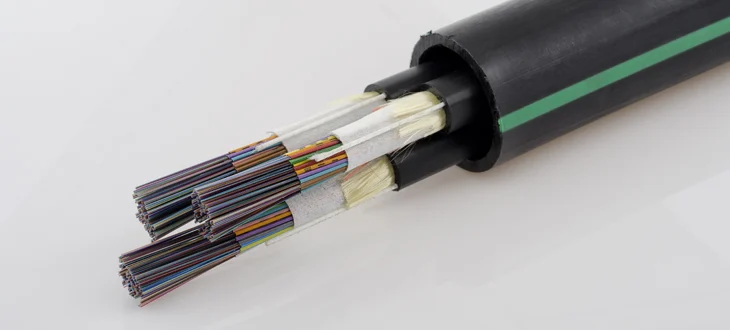

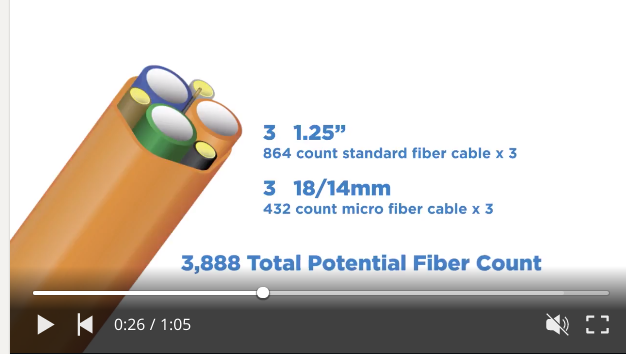

Produits haute densité


[1]

ressources

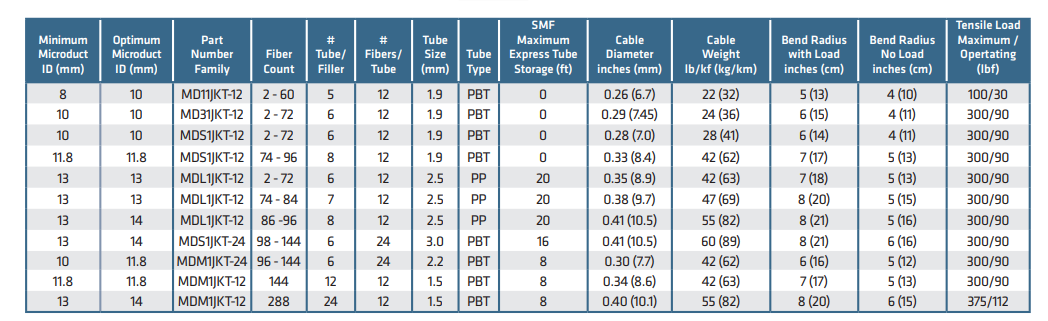

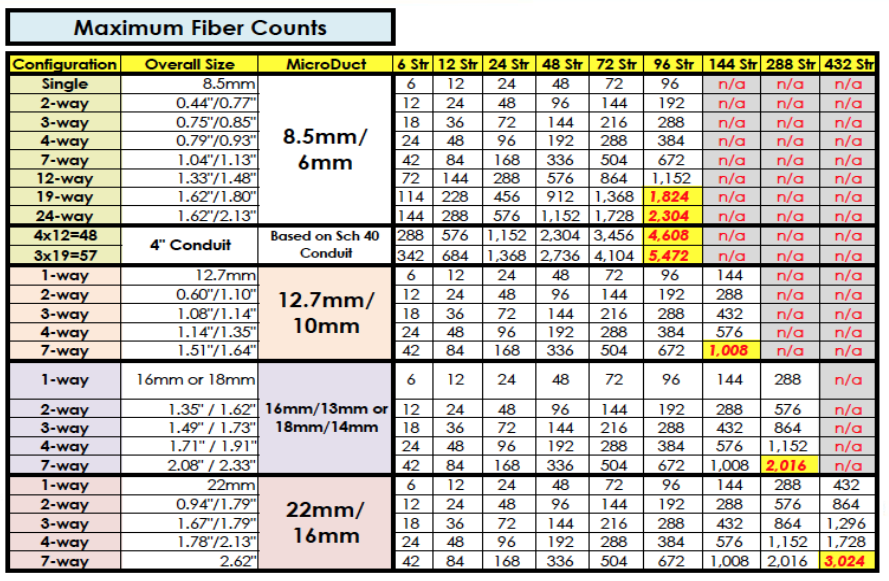

Tailles de micro câbles

The 32 percent smaller cross-sectional area of 200 μm fibre (compared to standard ~242 μm G.652.D fibre) can be harnessed for increased per-cable fibre density in two ways:

  1. .Maintain diameter, increase fibre count
  2. .Maintain fibre count, reduce diameter

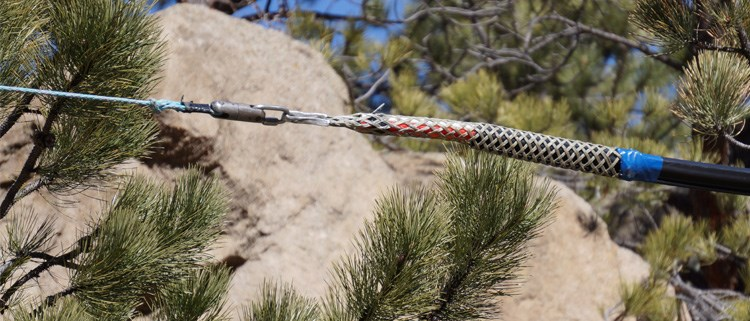

Pose aérienne

Wavin Dura Line

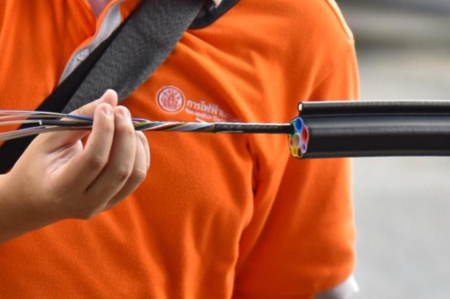

Exemple Thaillande


Corning

Prix fibres optique

Tarif :

  • Fin de touret
  • Vérification stock / fabrication
  • 6/7 Km

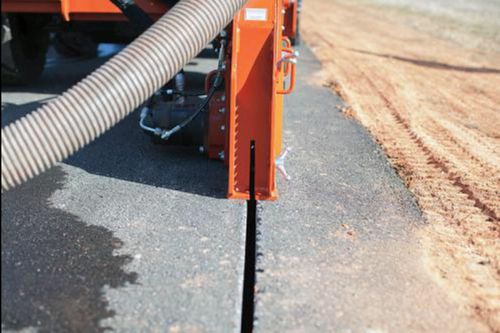

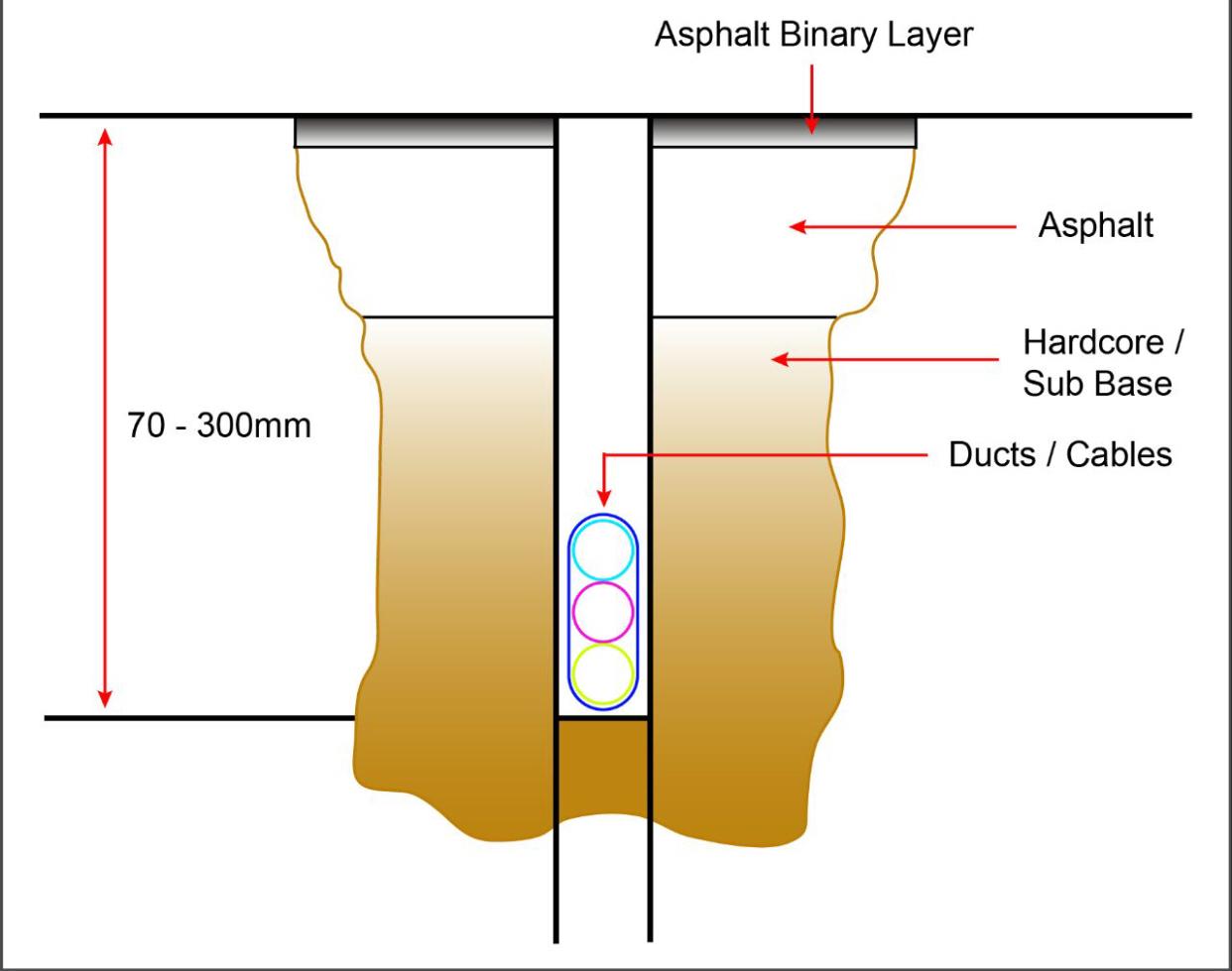

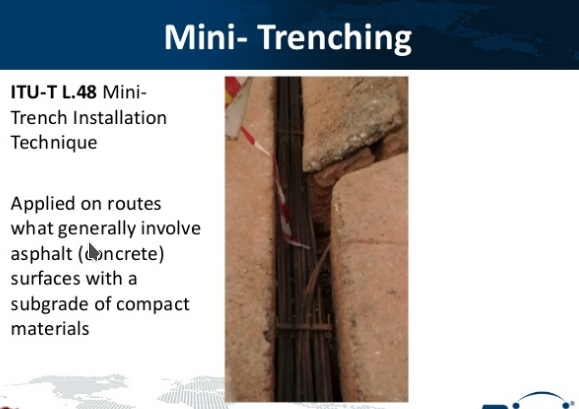

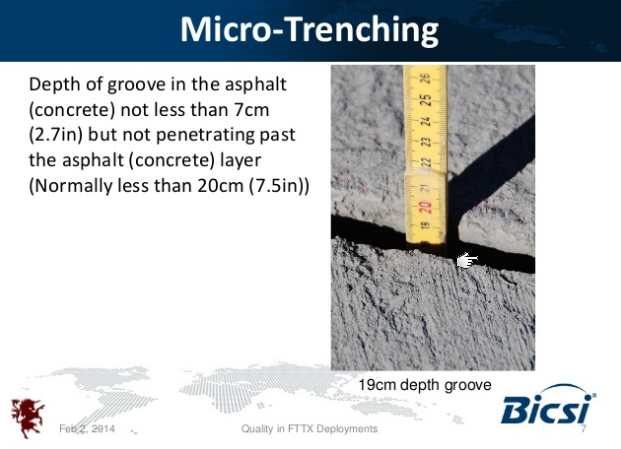

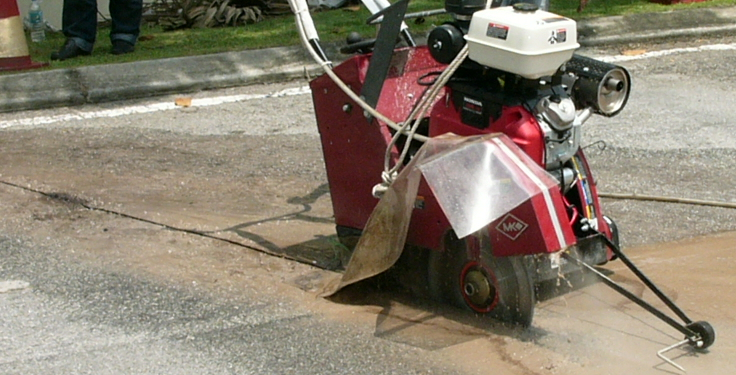

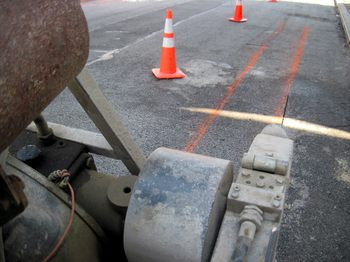

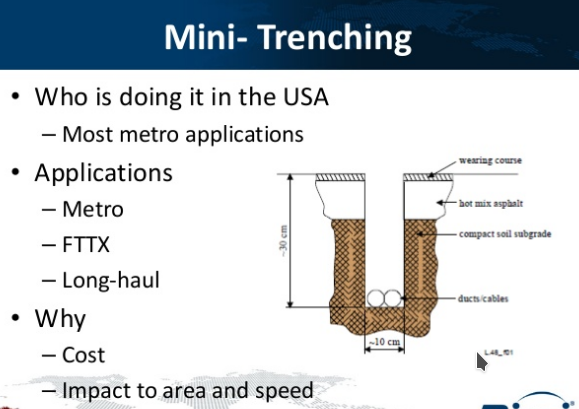

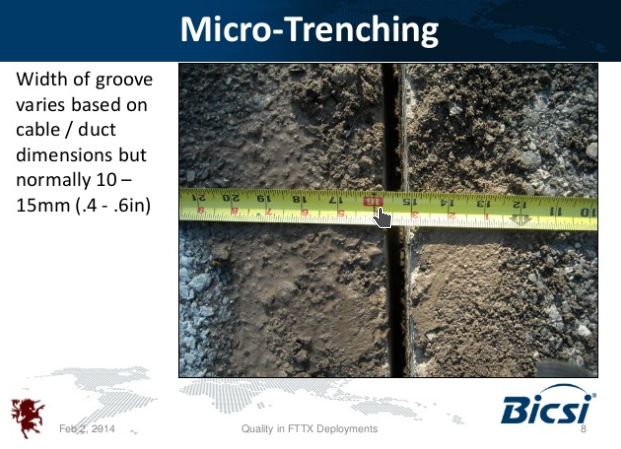

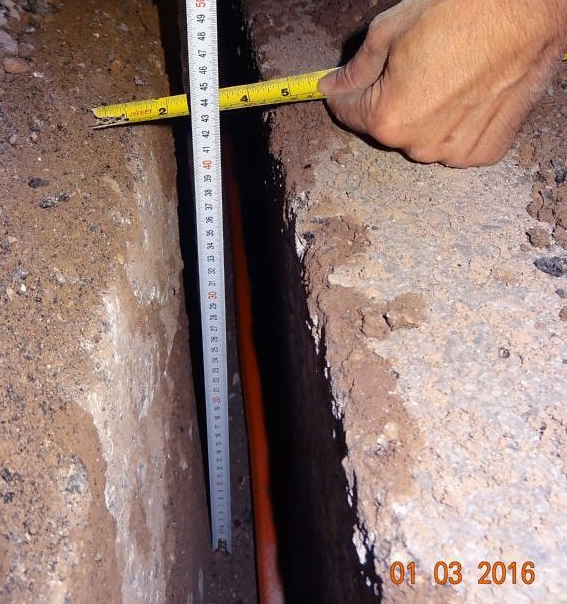

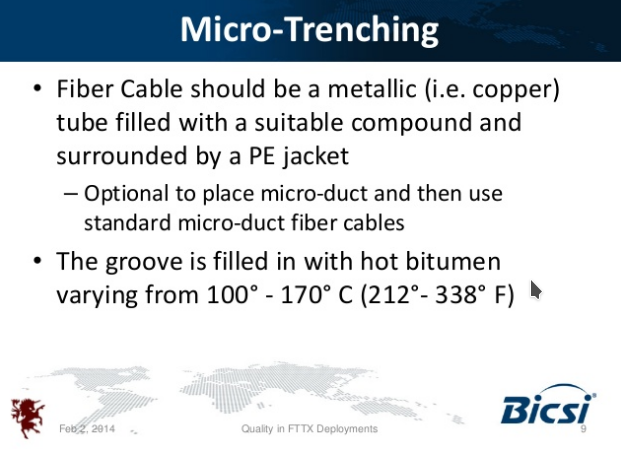

Micro Tranchée

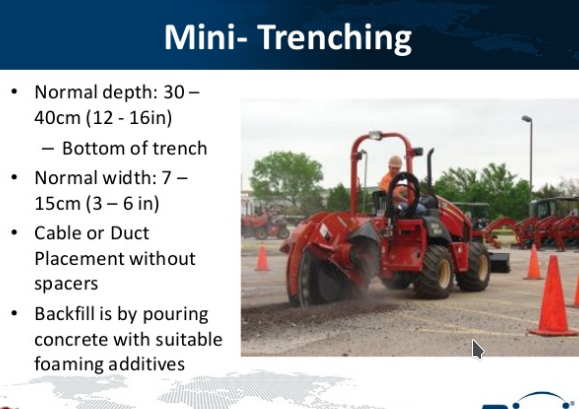

Mini soc

  • Faut que le sol s'y prête

Marais

Contribution nécessaire ! Merci :)Crayon.png

Riva

Contribution nécessaire ! Merci :)Crayon.png


[Clip_Upload:Téléversement ClipCapIt-201110-145513.PNG en cours (685 KB) …]




  • Conseils :


[Clip_Upload:Téléversement ClipCapIt-201110-145601.PNG en cours (171 KB) …]

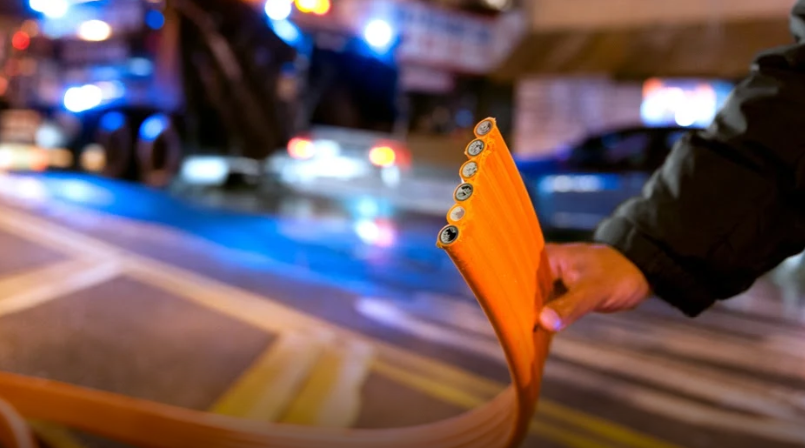

NYC





Chinatown

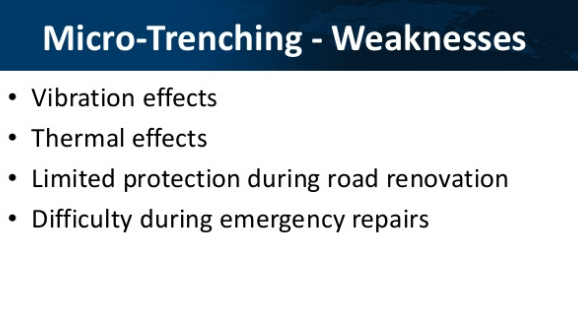

risques

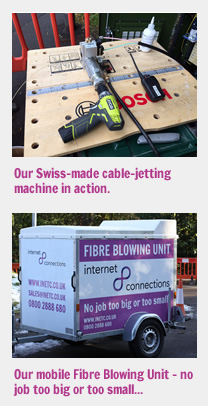

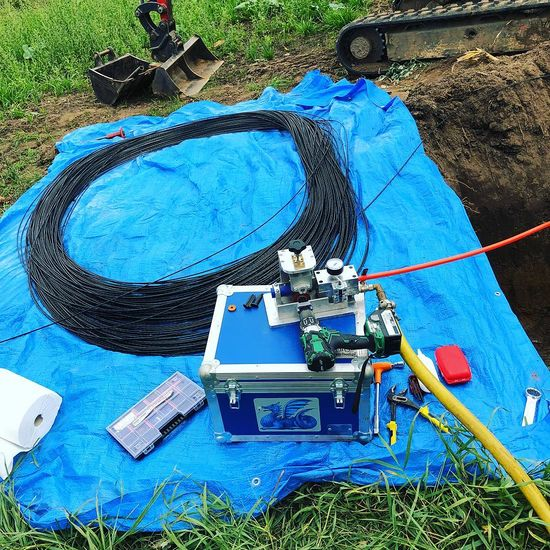

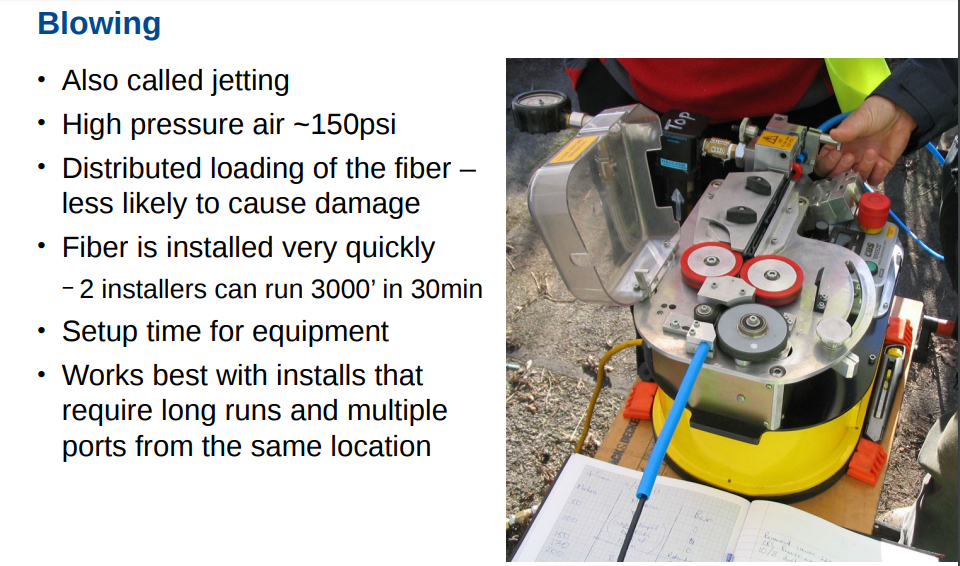

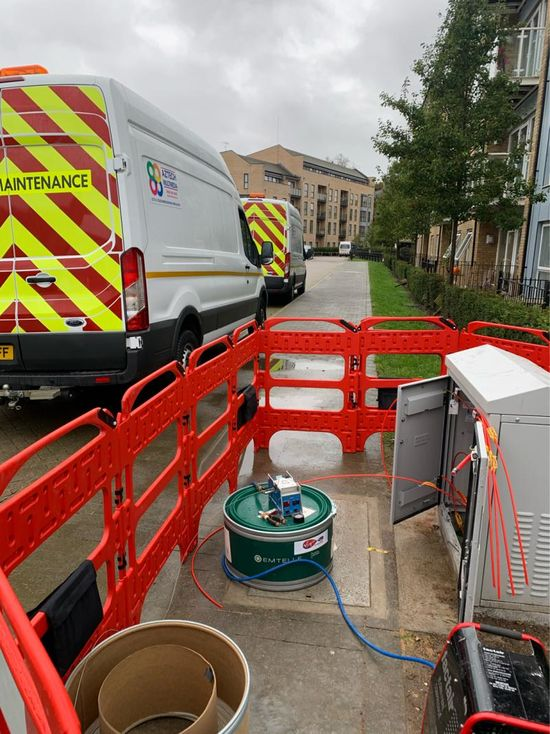

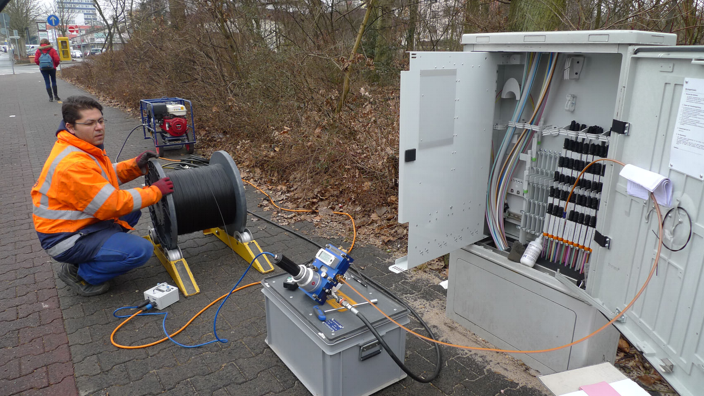

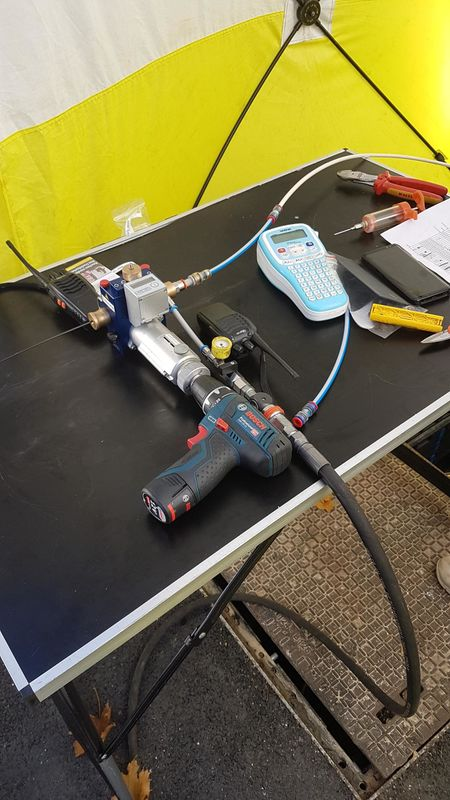

Soufflage



Métriques

  • 2200 mètres = 30 minutes pour le soufflage en conditions idéale

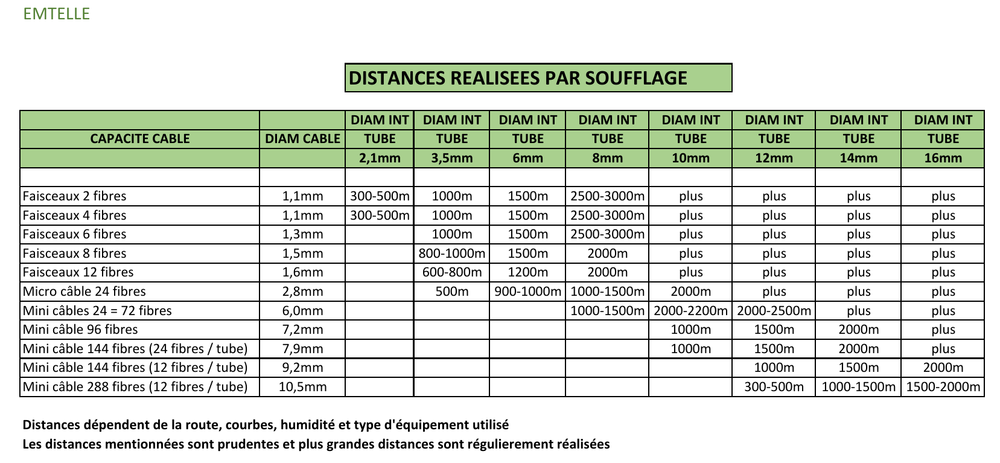

Distances

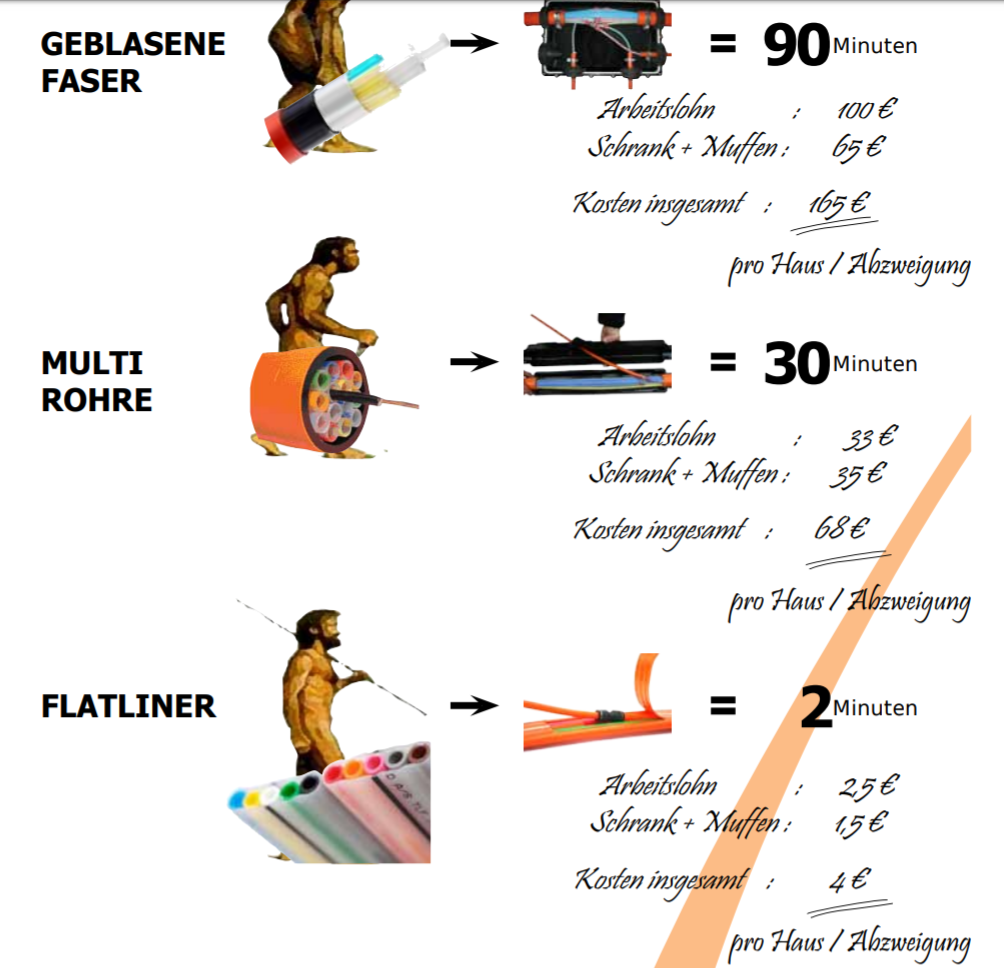

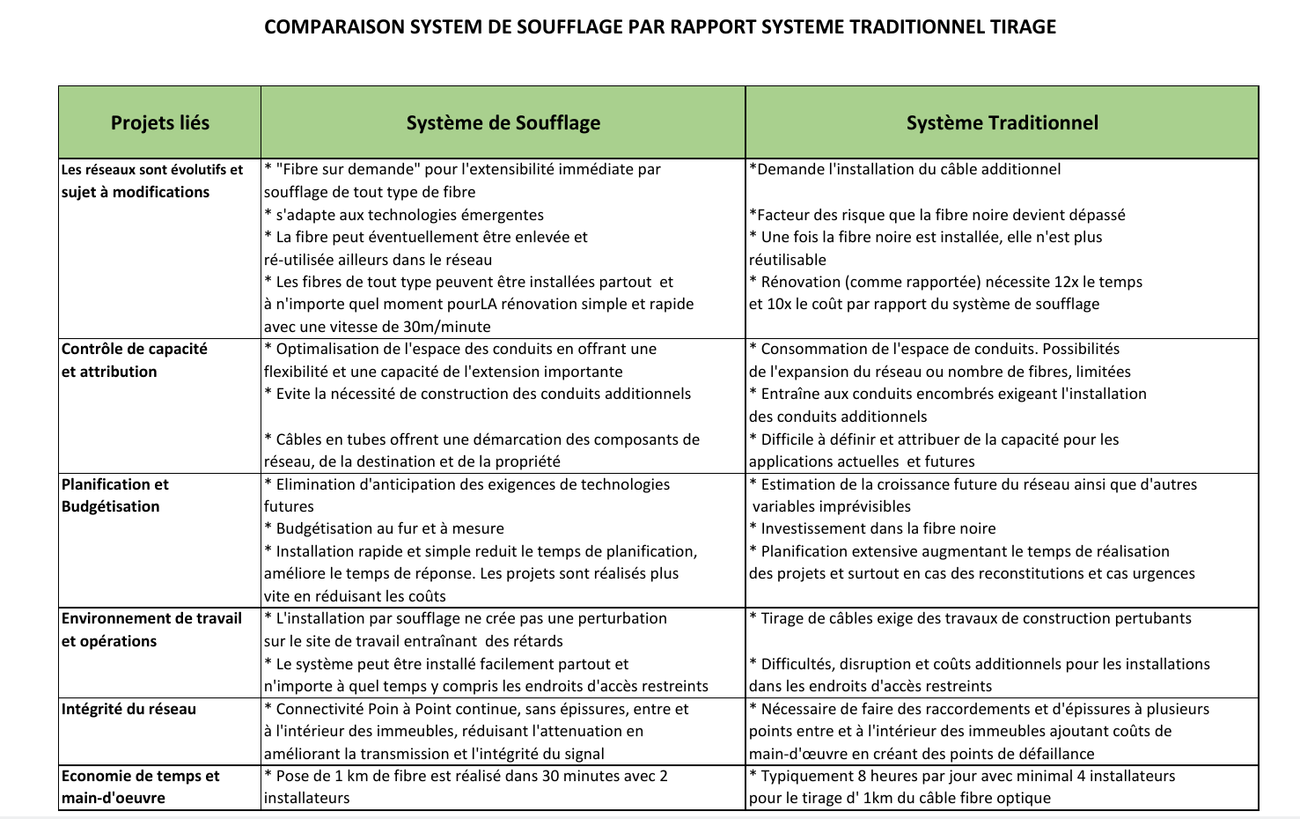

Comparaison des techniques

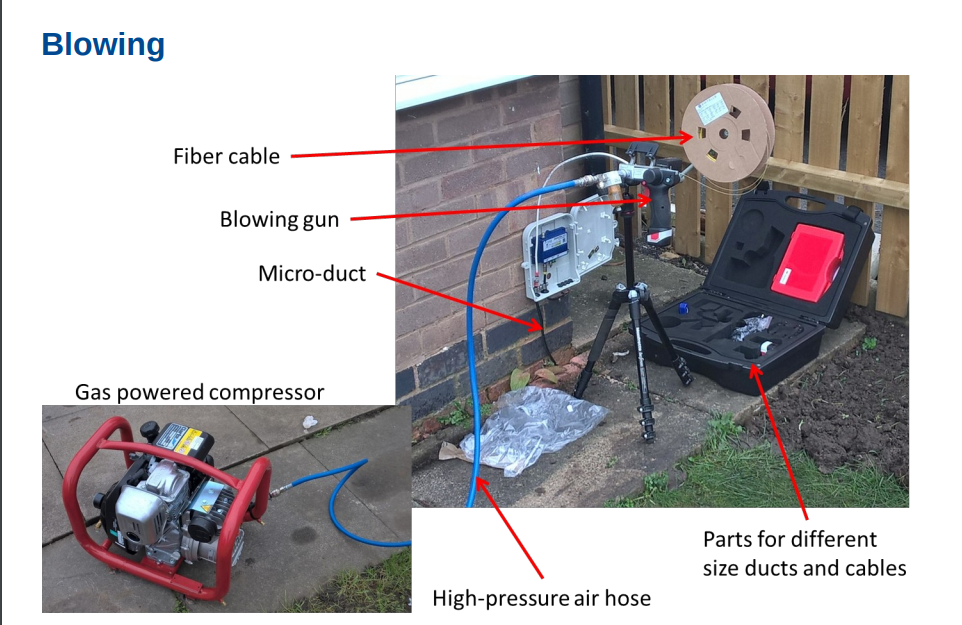

Matériel nécessaire




Illustrations





Vidéo d'un soufflage DT

Outils & Accessoires

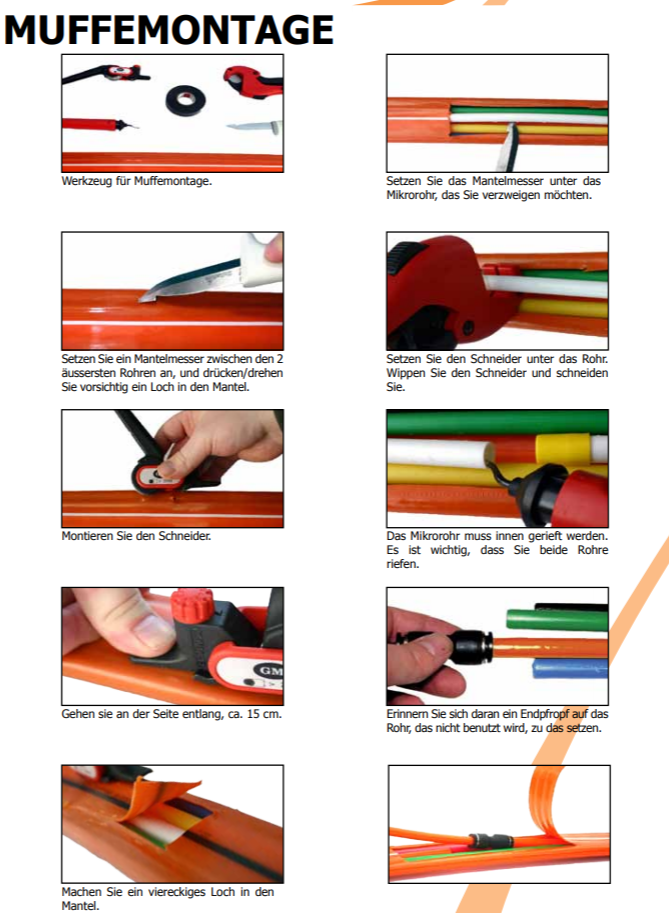

Ouverture dans un tube



Exemple Emetelle


[2]

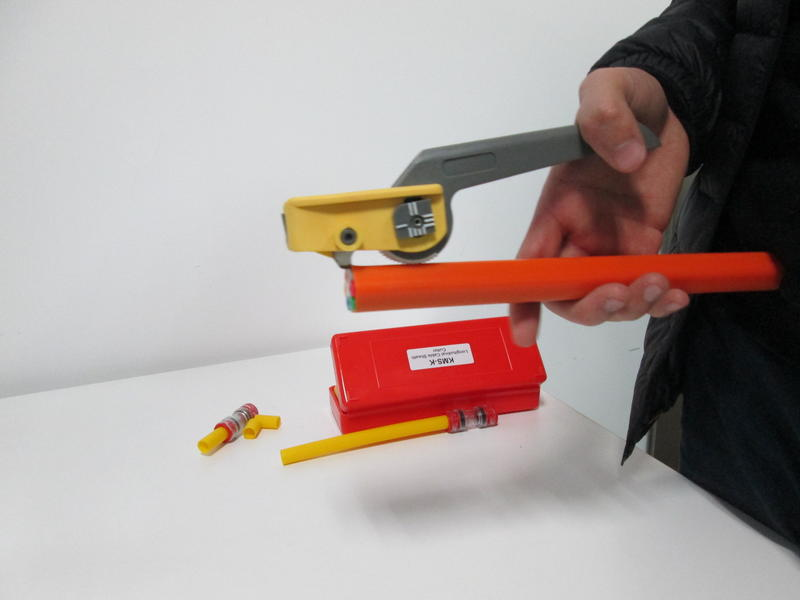

outils pour ouvrir un microtube

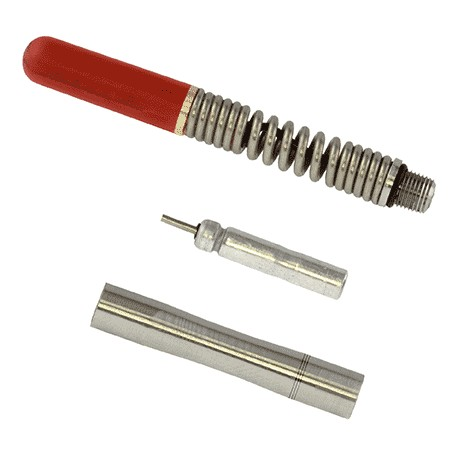

Microduct Transmitter MPL6-10

Microduct Transmitter MPL6-10

MPL6-10 is micro-sized transmitter sonde for tracing microduct and other tube blockages. It has only 6.4mm diameter so it fit into ducts having inner diameter of 8mm or more. MPL6-10 is compatible with Vesala’s 10kHz wire and cable tracers.

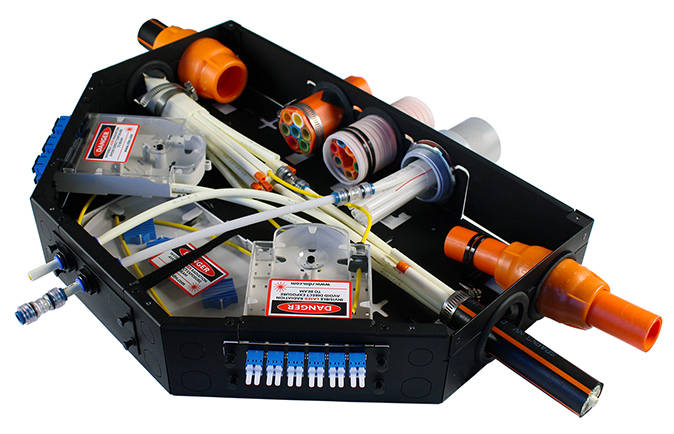

junction box

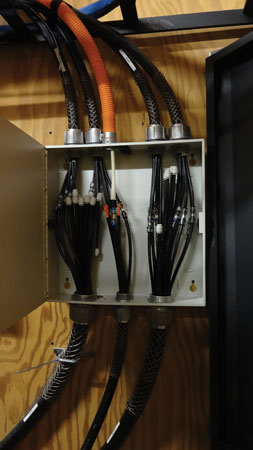

MicroDuct distribution box (MDB)



MicroDuct distribution box (MDB)

Shown here is a MicroDuct distribution box (MDB) in a telecom room, where they typically are housed. MDBs are used at fiber pathway branching locations and accommodate rerouting, MACs, and pathway maintenance

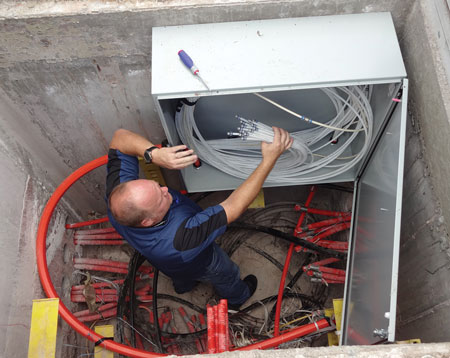

This Microduct distribution box (MDB) is strategically located in a vault. Demarcation of each pathway within the MicroDuct facilitates network segregation, including various security classifications of data, and eliminates cable hunting for easier troubleshooting.

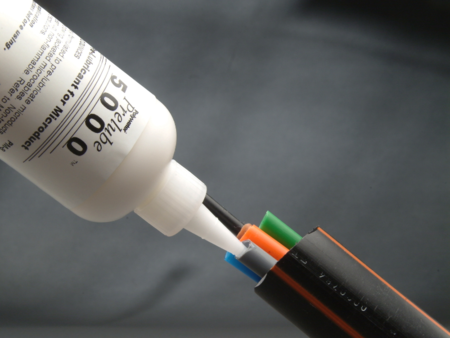

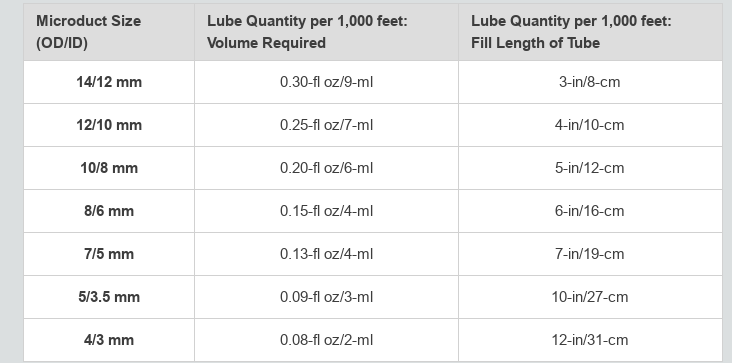

Lubrifiant

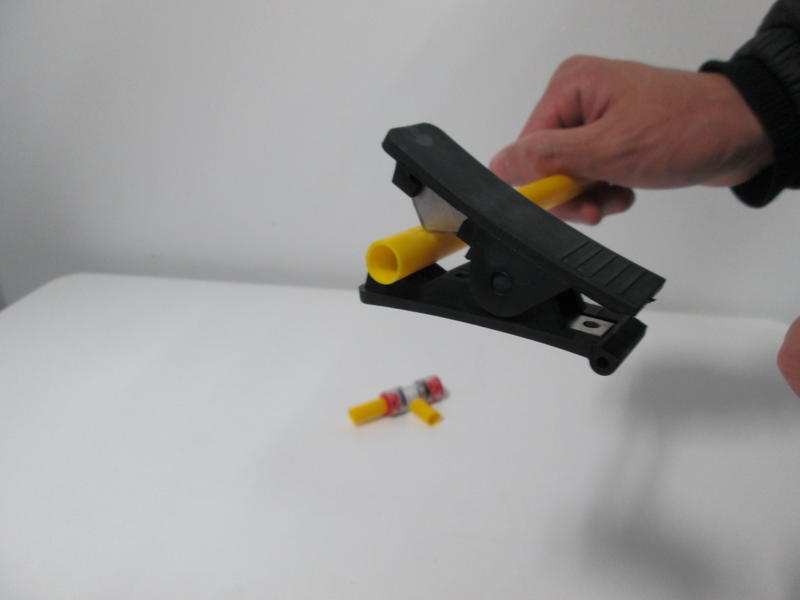

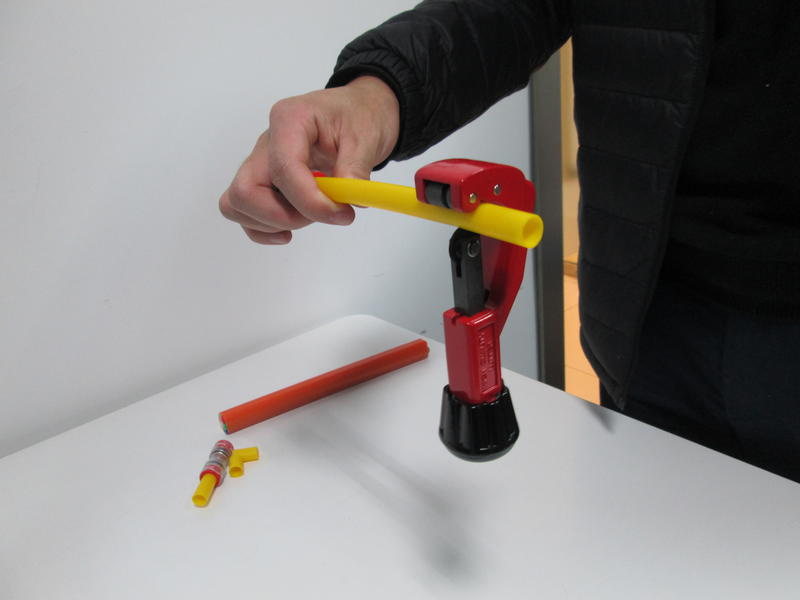

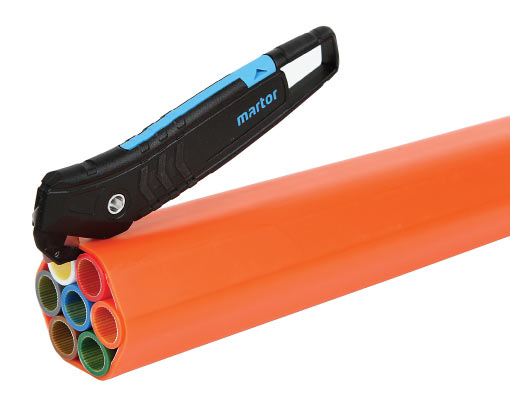

Couteau à micro tube

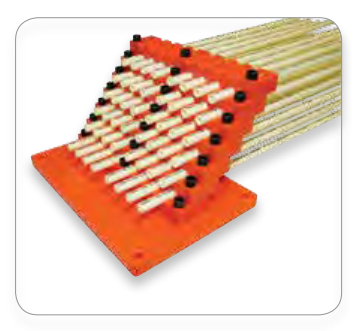

Organiseur de micro tube


Fournisseurs de micro tubes

hexatronic

  • Microtubes sous marins

https://hexatronic.com/products/microducts-and-microduct-assemblies/microducts-for-underwater-installations/

Emtelle

Emtelle

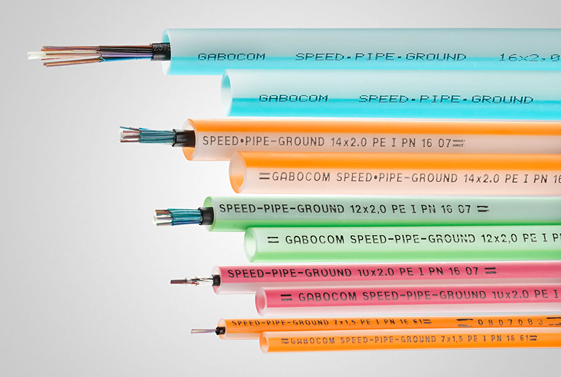

Gabocom



Gabocom Fabricant uniquement de microtubes

Câble

  • Diamètre mini/maxi a respect
  • ACOME
  • NEXANS
  • PRYSIAMS
  • Câbles allegés
  • Jamais poussé en France : raisons stratégiques

Inconvénient

  • On peut pas avoir plusieurs tubes sur un seul tourret
  • il faut que les tourrets soient synchronisés et en tension


Tests à la montagne

  • Déjà fait en Autriche (Tyrol)

Fourreau de manœuvre

  • Orange
  • Envisage de l'utiliser pour remplir les fourreaux de manoeuvres

Bureau d'étude

  • Gabocom peut accompgner les entreprises

Durée de vie

  • Résine Vierge
  • 50 ans

Chambres de tirage

  • tous les 1200 m (validé par Orange)

Soufflage

Va devenir important sur le marché FR

  • En microtube : on oublie le tirage
    • Uniquement soufflage

Resistance

  • Les fourreaux sont petit
  • peuvent mieux absorber

Essais de resistance :

  • 170 heures à 80%
  • Validation
  • norme europénne

Contraintes

  • Avoir plus de minutie
  • Raccord parfait entre les deux PE
    • Coupe bien droite
    • Pas de coupeaux
  • Bouchons de chaque côté

Illustration, bouchons :



Missions

  • Former tous les opérateurs de réseau pour Orange (GC BLO)

Métriques

  • 900 Mètres / jour

Soufflage :

  • A deux personnes
  • temps de pose : 1800 mètres
27 Minutes

Investissement

Allemagne :

  • 7,8 Km/jour

Fournisseur officiel d'Orange

  • Seul fournisseur certifié

Choix d'Orange

  • 6 X 16 (Produit arrive mois de Janvier 2020)
  • 4 X 16


Premières utilisations par Orange

Le saviez vous ? Nos chargés d’affaires
 s’occupent du déploiement de la Fibre. Ici Alexandre pilote le 1er chantier d’une micro tranchée sur la commune de Coursac (24430) avec une nouvelle technologie :
les micro tubes

retour d'expérience

Deux zones FTTH déployées de bout en bout en microtube :

  • Saint Malo : (Saint Guinou)
  • Saint denan (Saint Brieux)

Wavin - DURA Line

  • Structure rachetée par DURA LINE
  • MOTZ


  • 25/30% des parts
  • 320 000 Km

Fournisseur de DT

  • En cas de coup de bourre :
    • Capable de supporter de la charge

R&M

Micro Duct Distribution System

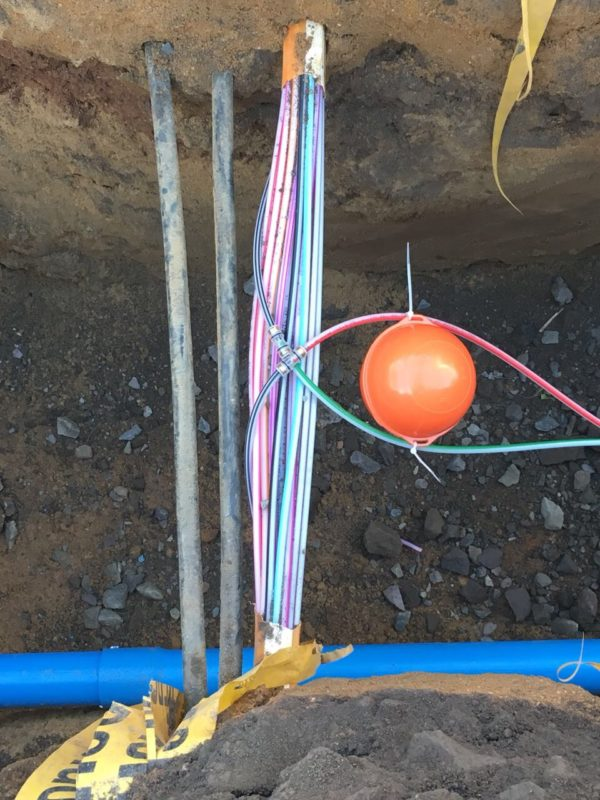

Exemples de mise oeuvre

Microtube sous pont

Contacts

Orange

Ressources

revue de presse



https://www.ispreview.co.uk/index.php/2018/10/cityfibre-get-2-5bn-to-build-ftth-broadband-to-5-million-uk-homes.html


vidéos

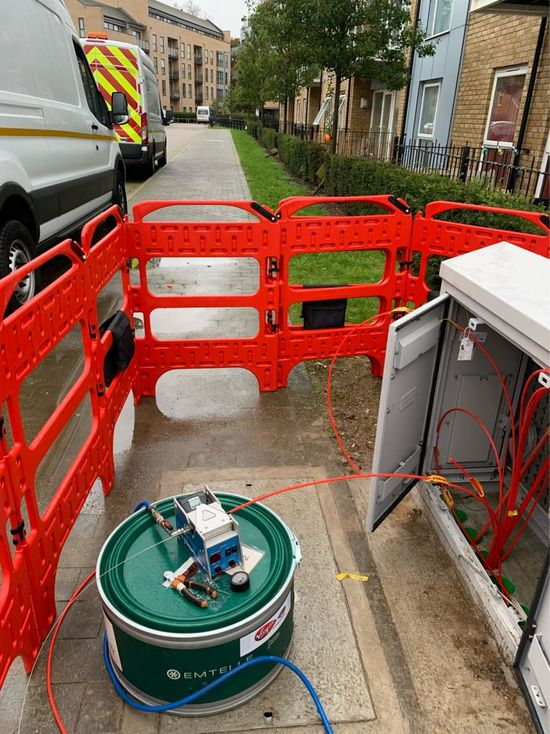

Démo de soufflage Emtelle :



Micro tranchée :


  • Micro Foncage + Micro tube :

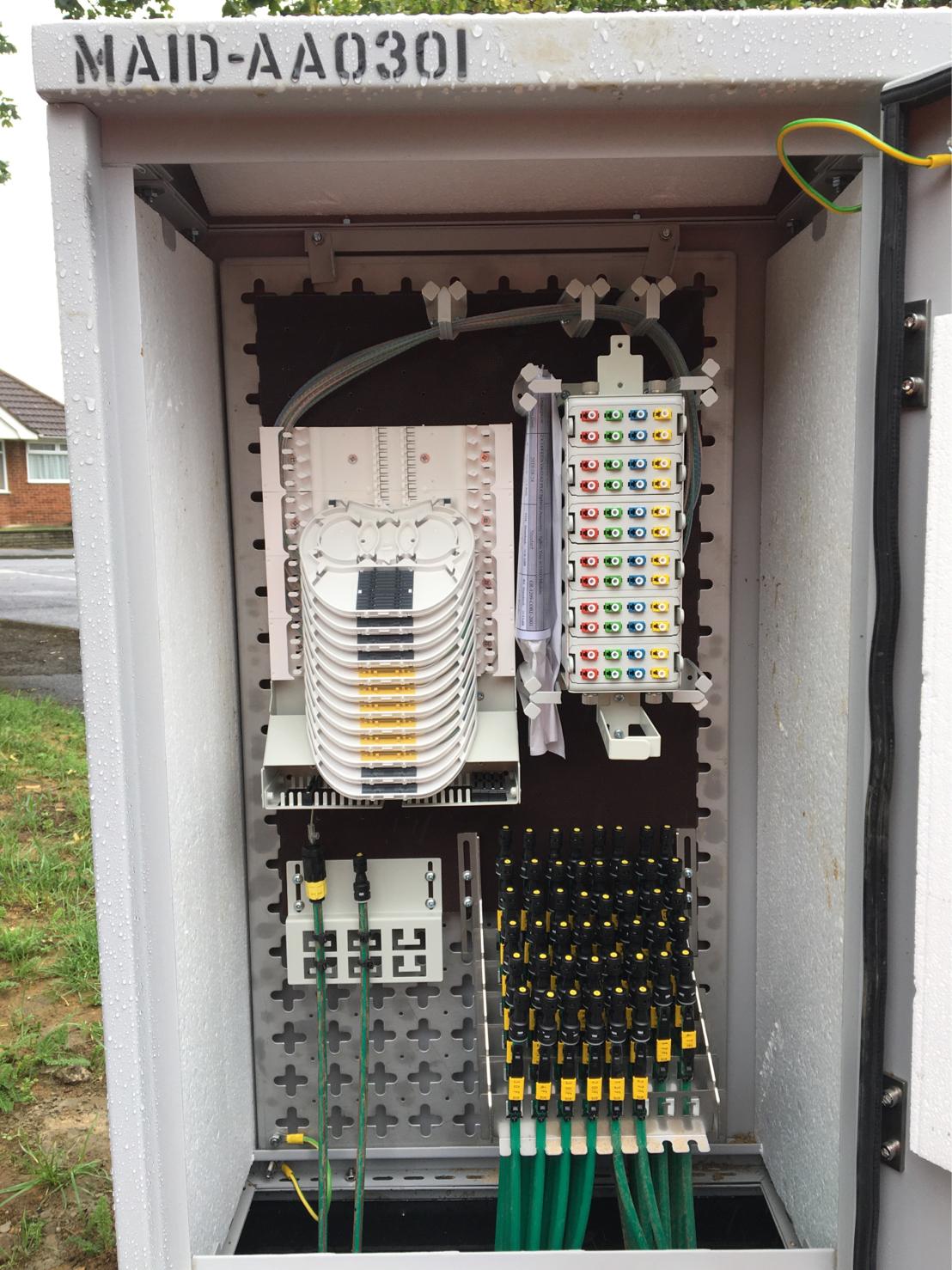

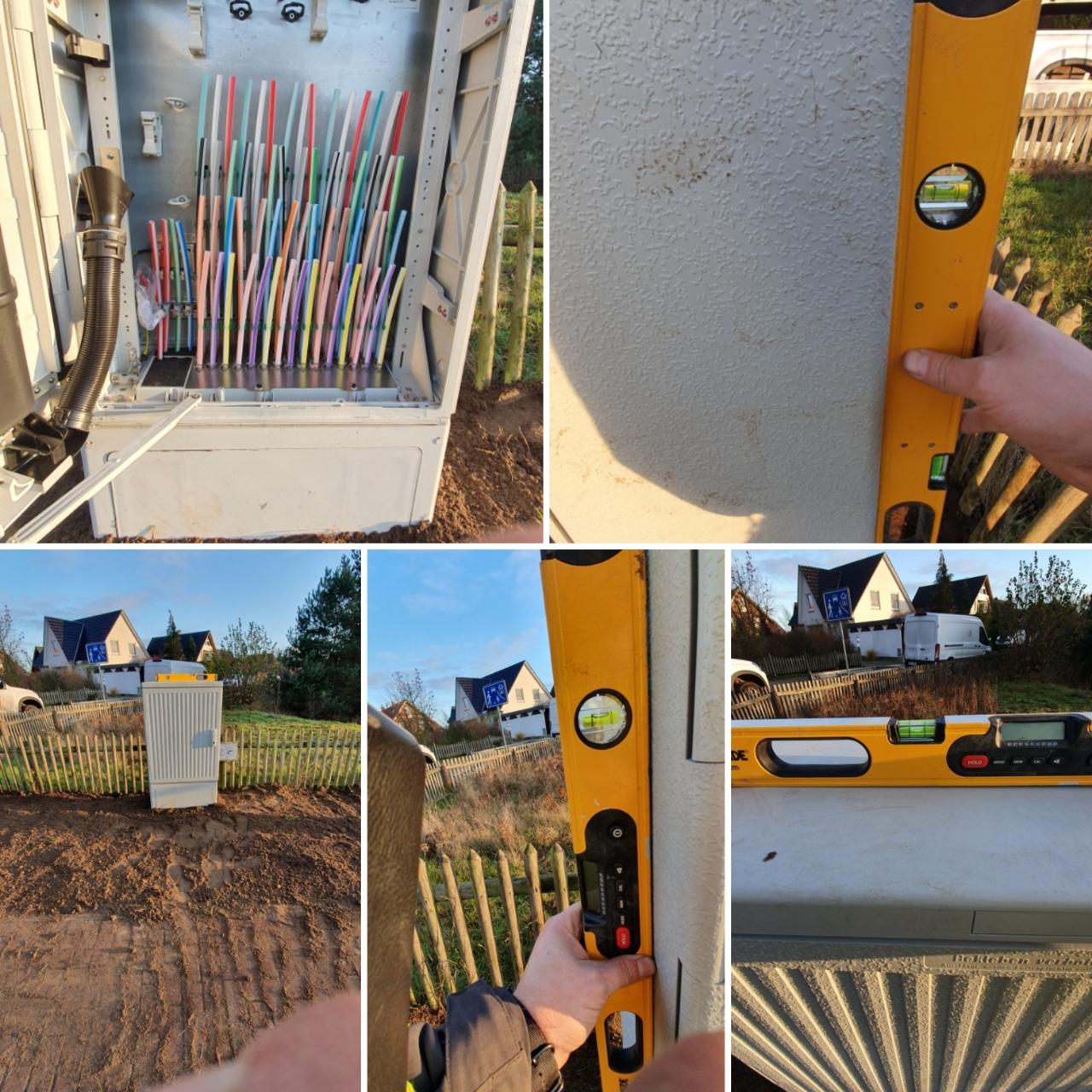

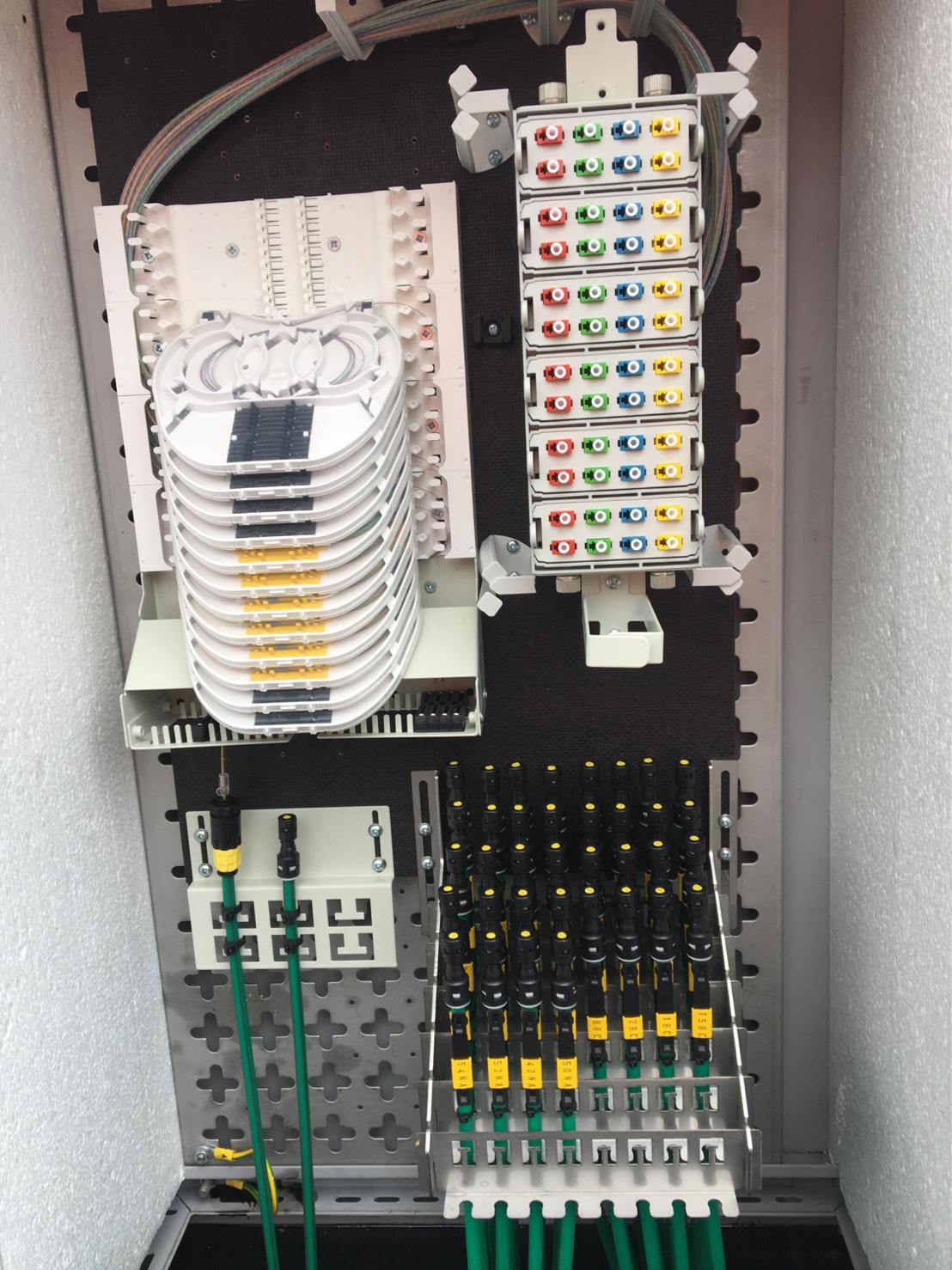

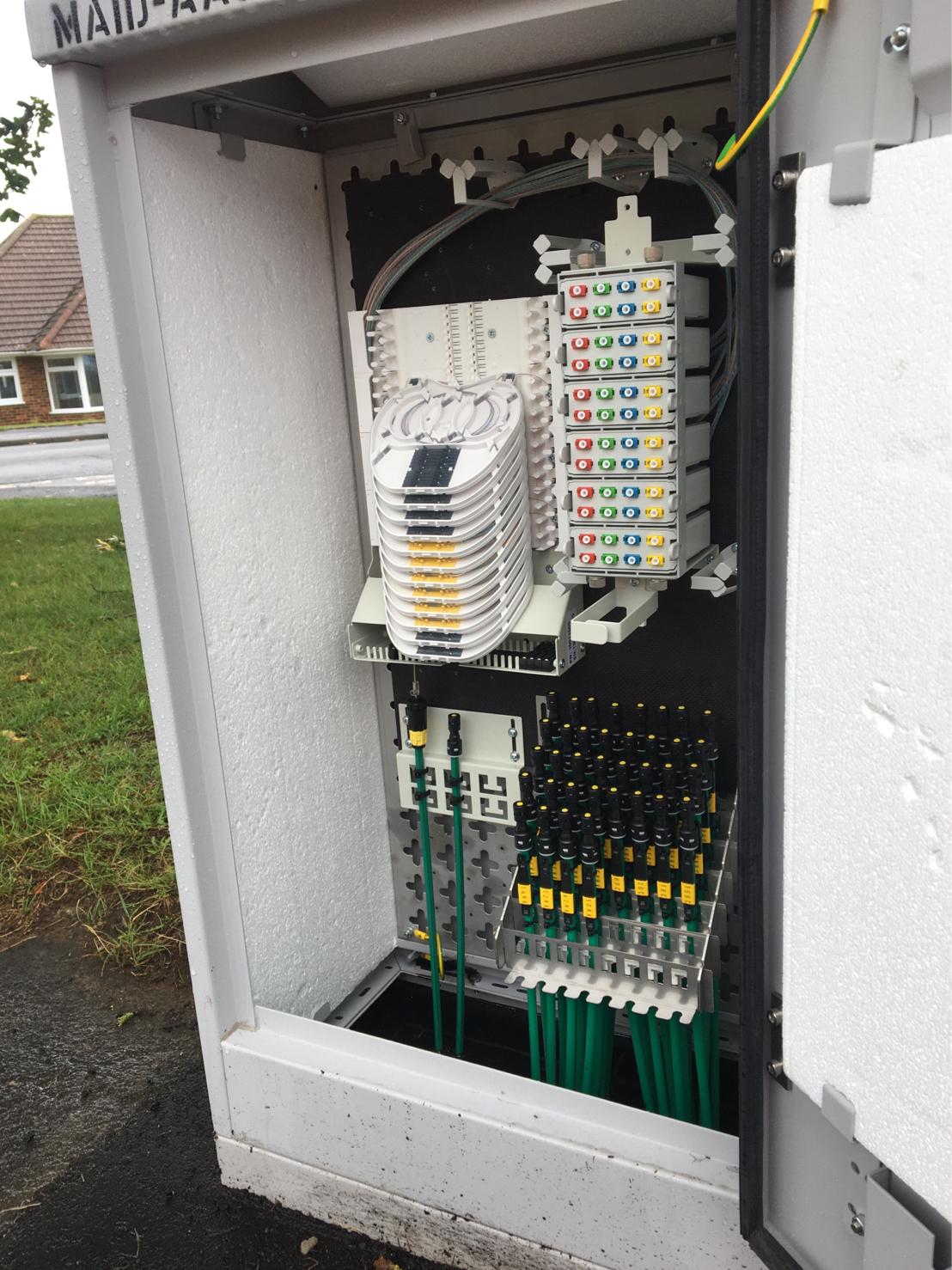

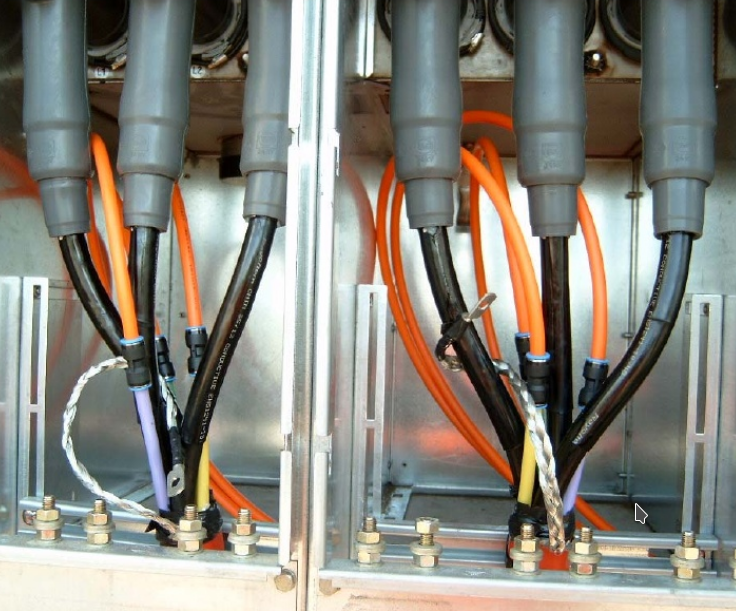

Armoires





Génie Civil

Cas Orange

  • Rebouche au MAC Coloré Rouge
    • Fait penser à l'énergie
  • Pas besoin de filet vert

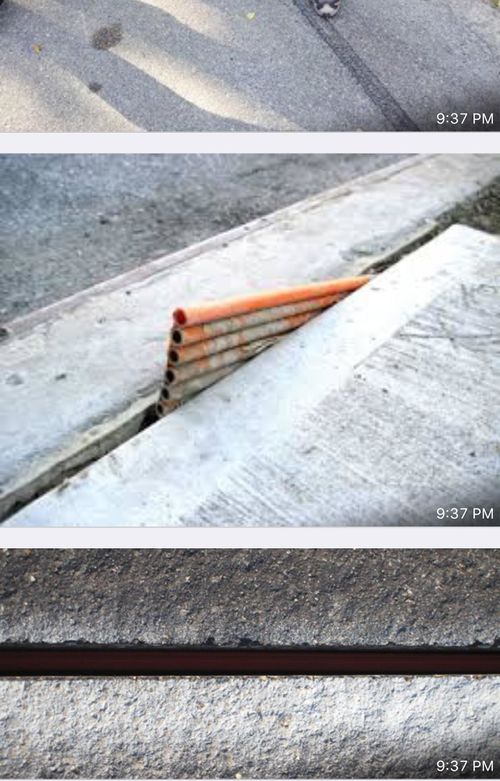

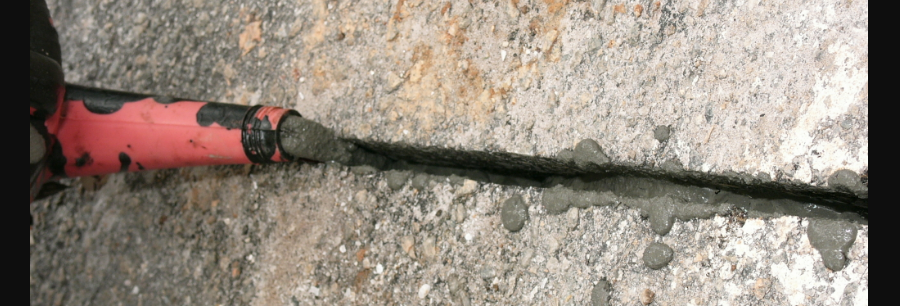

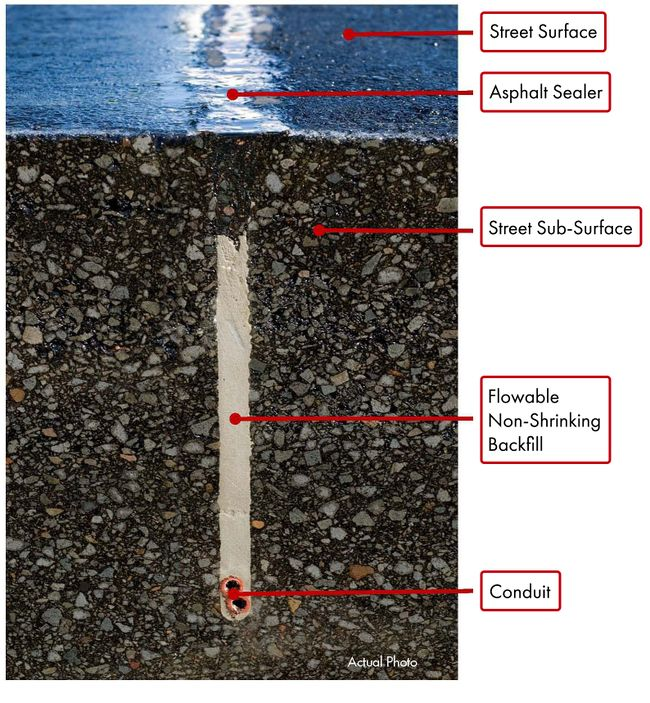

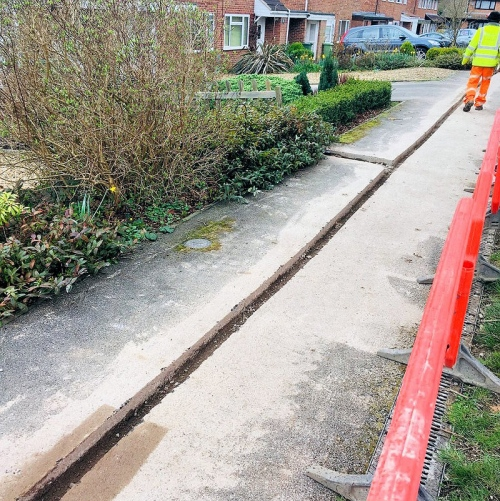

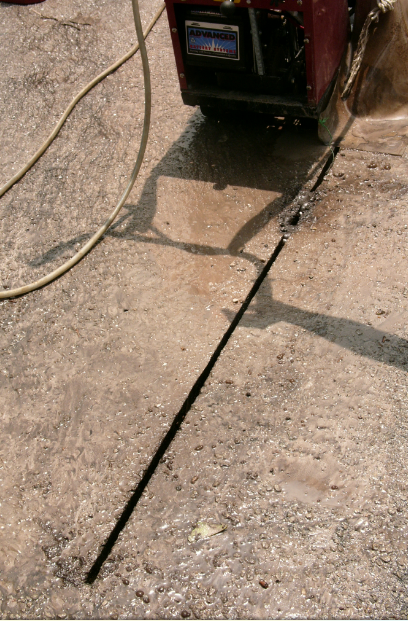

Autre exemple de microtranchée


Exemple de micro rainure


Enfouissement

Un peu plus gros génie civil

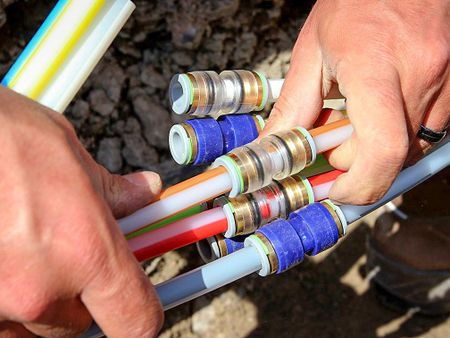

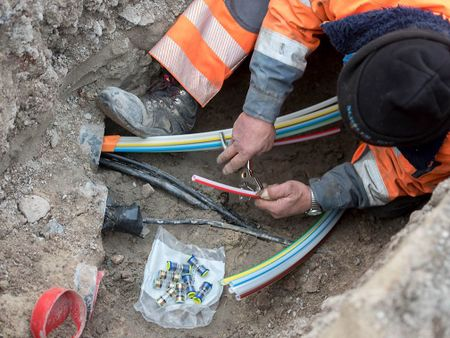

Raccordement des tubes

Raccords anti-gaz / eau

wavin

24-mars-2020

  • il existe des raccords avec clapets anti-retours pour éviter que du gaz ou de l'eau rentre dans les maisons


wavin

Wavin :

  • Les raccords peuvent être posés en pleine terre

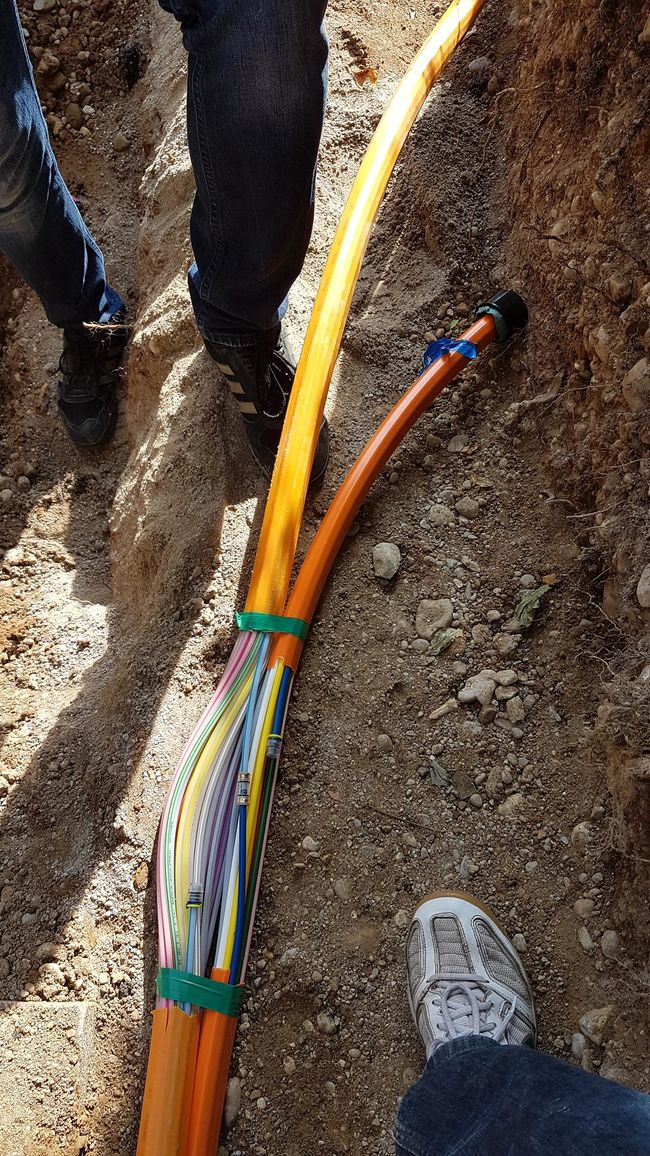

  • Attention à la resistance aux chocs

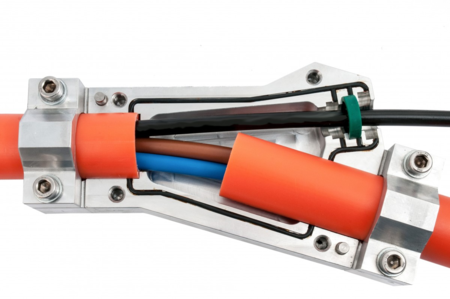

Exemple de raccords :


Déroulage du câble pré-connectorisé

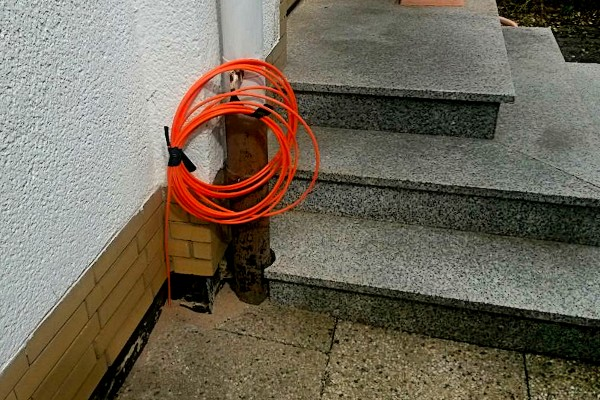

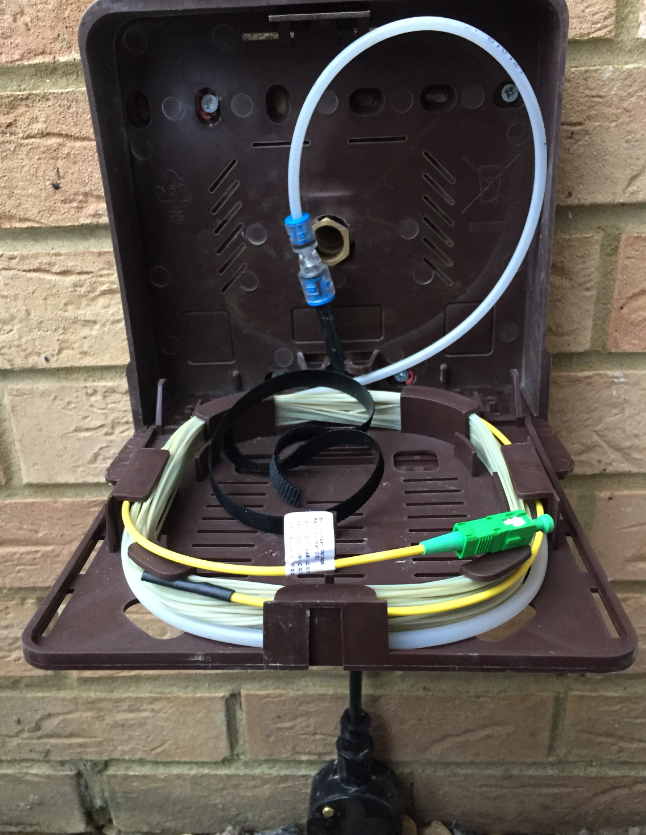

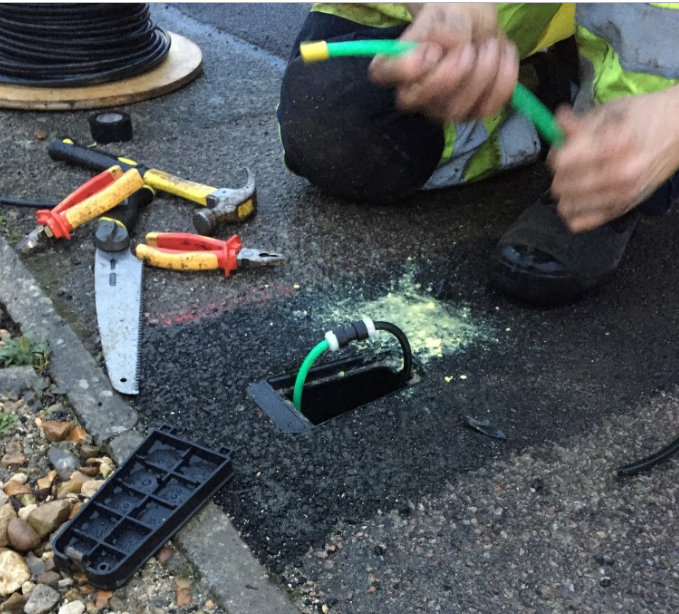

Microtube abonné


Exemple allemagne

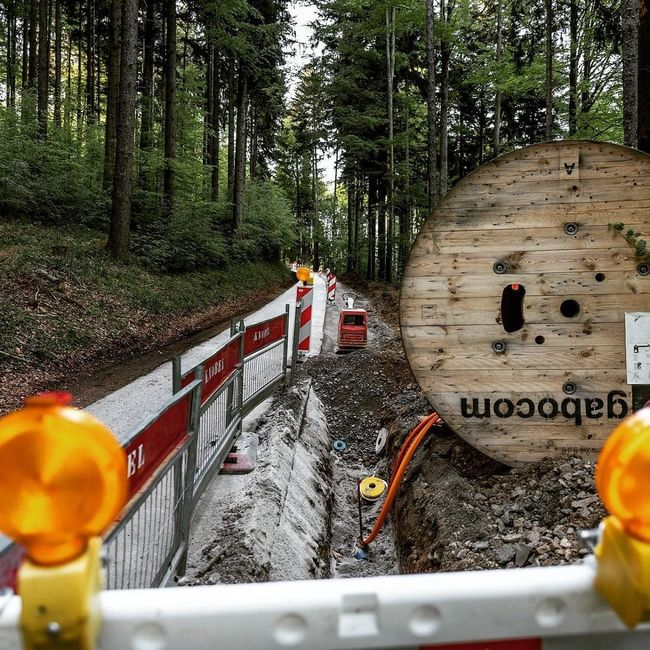

Cas Allemagne Gabocom


Matériel

Micro Tube aérien

Identification de fuites sur Microtubes

Mode opératoire

Exemple de micro forage

Exemple de déploiement dans une maison

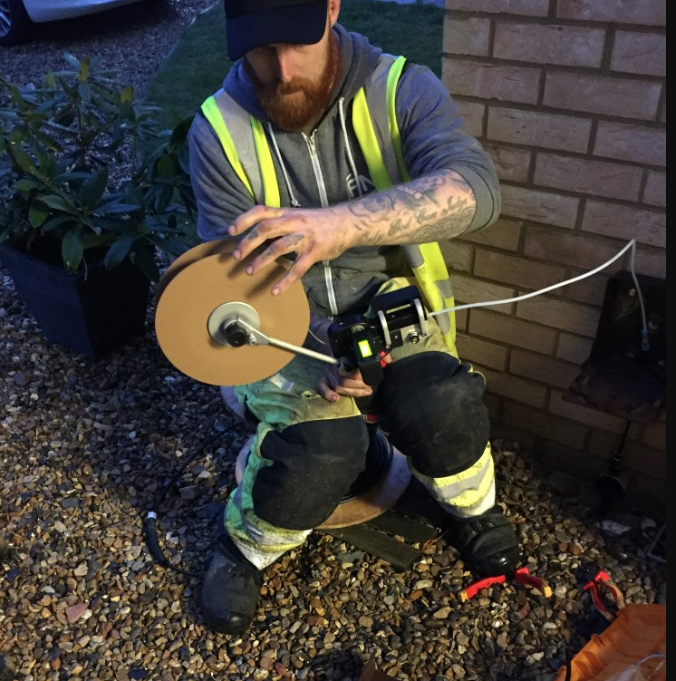

Exemple de poussage de fibre avec une perceuse


Exemples

Déploiement de microtube dans un environnement gelé

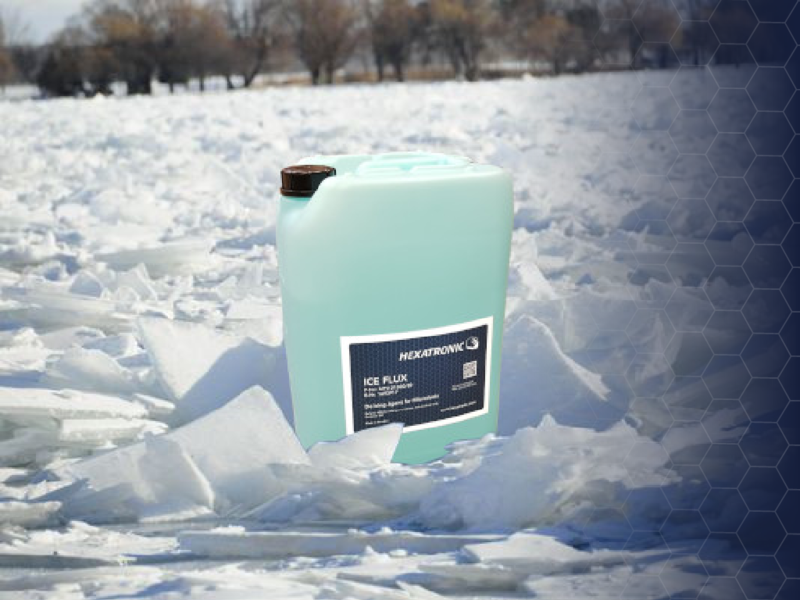

Cannot blow your fiber? Ice in the microducts?

The Hexatronic Microduct Ice Flux is a unique de-icing fluid that is primarily used to melt ice inside microducts to enable a clear passage for fiber or cable blowing. The fluid is non-toxic, non-flammable and when used as intended, does not harm the environment. It is almost non-corrosive. The fluid does not affect plastic or rubber commonly used in microduct connectors and other accessories.

P-no: MTV2100

Read more about Hexatronic Ice Flux here:




https://hexatronic.com/products/installation-tools-and-accessories/accessories-for-blowing-lubrication-and-cleaning/de-icing-agent-for-microducts/

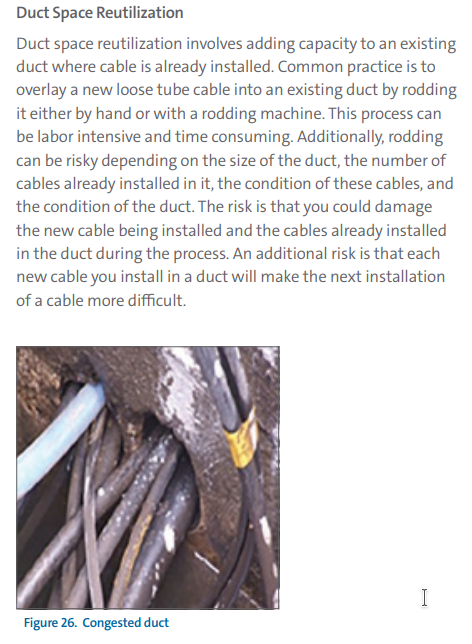

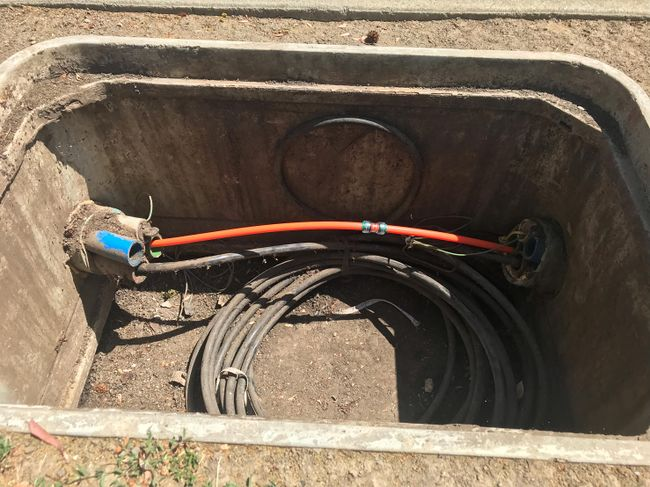

passage dans une chambre

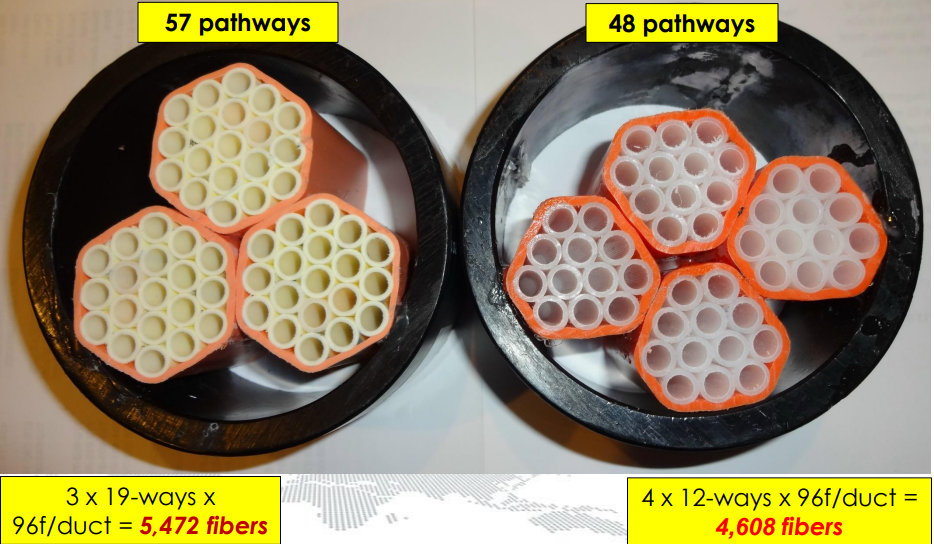

Densité très importante


conduites occupées

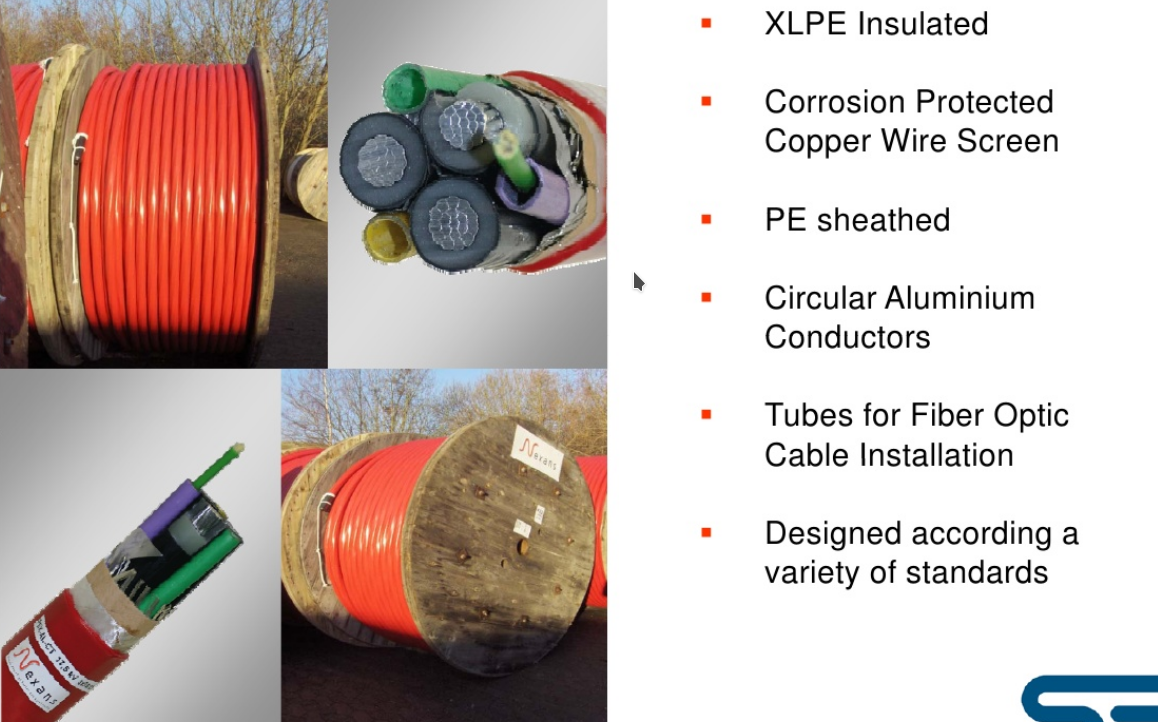

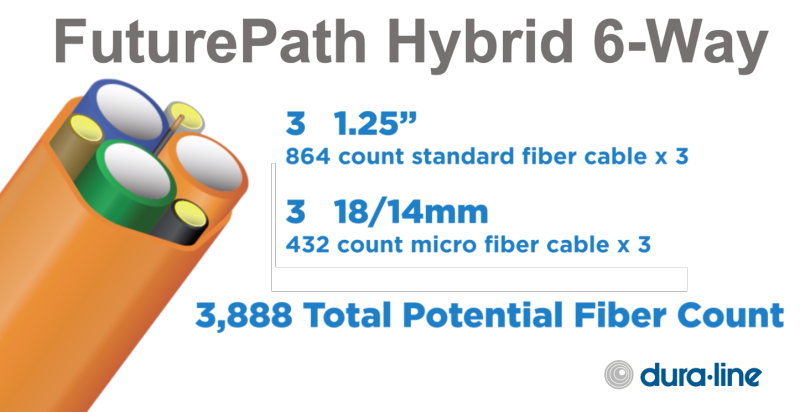

Bundle hybride

https://fr.slideshare.net/ceobroadband/ftth-conference-2009-nexans



exemples de déploiement dans immeuble 100+ apparts

https://fr.slideshare.net/SimonRoberts9/m2fx-in-building-solutionfeb-2015

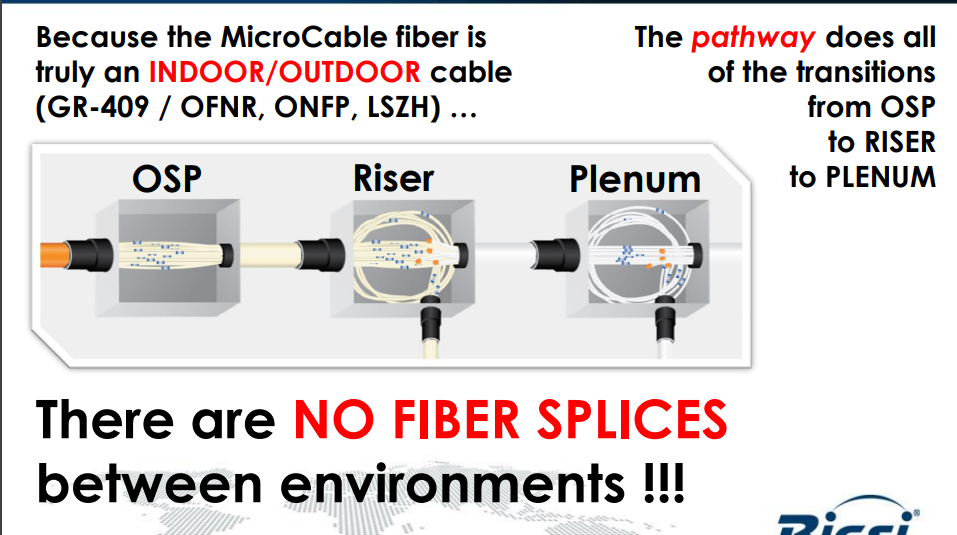

Slides

https://static1.squarespace.com/static/5267e4e1e4b0cdd9f1919db3/t/572a17a6b654f93c8190bc22/1462376365259/Exploring+Jetted+Fiber+Cable+Pathway+Solutions+-+1+x+CEC+-+041816+-+BICSI.pdf

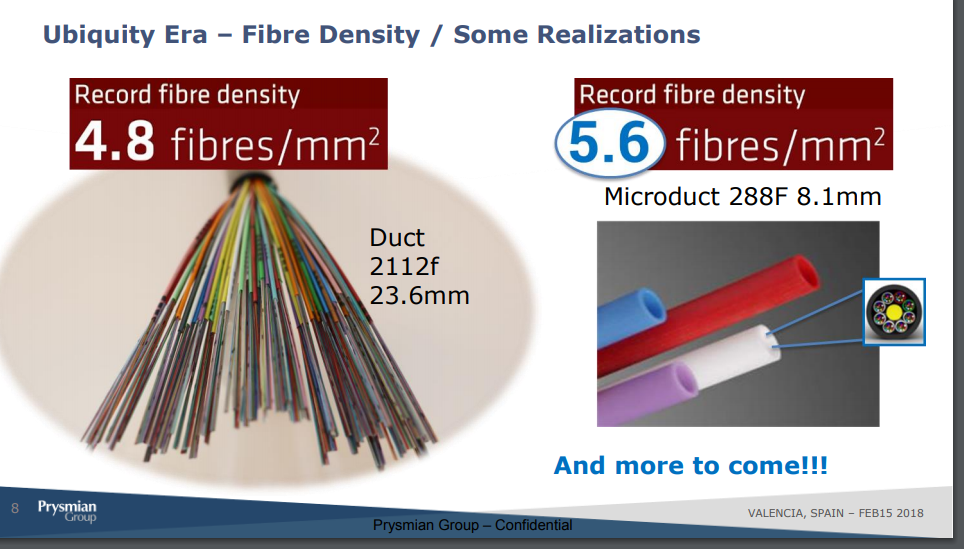

"What 5G means for the fibre industry"


FIBRE UBIQUITY AT THE HEART OF NETWORK TRANSFORMATION


Tunnel

  • Saint Gotthard
  • 7,000km tubes and tube bundles
  • >120,000km optical fibre in the whole project
  • >4,000 accessory items and data points

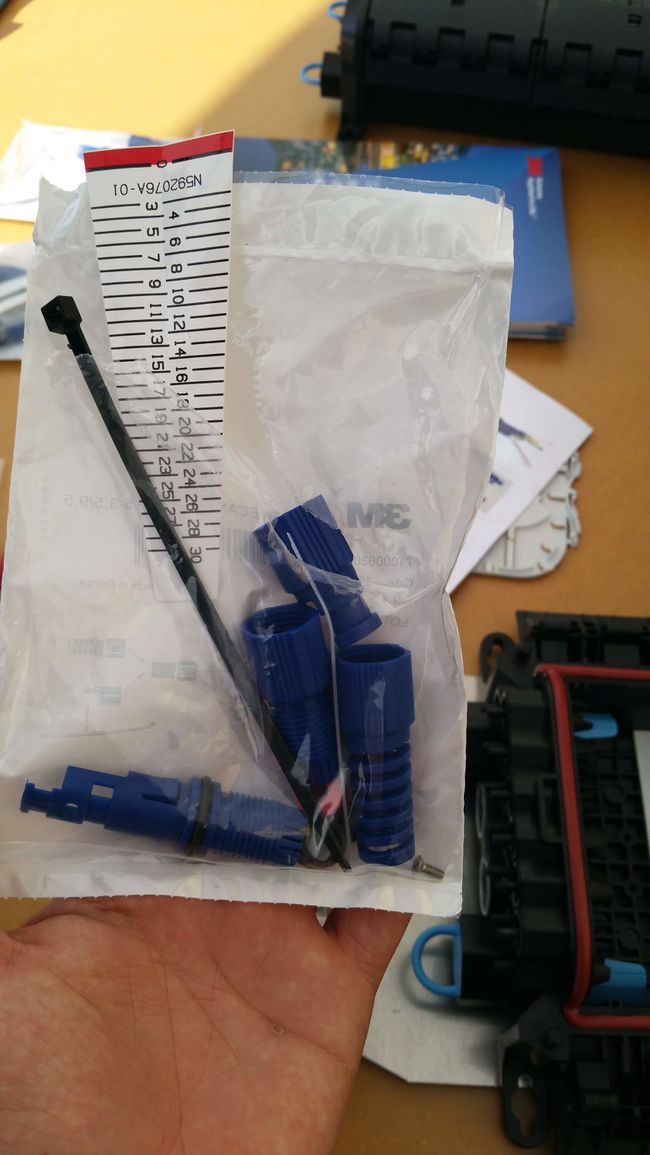

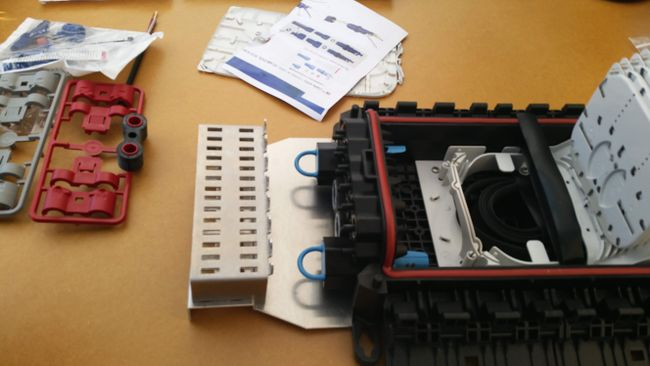

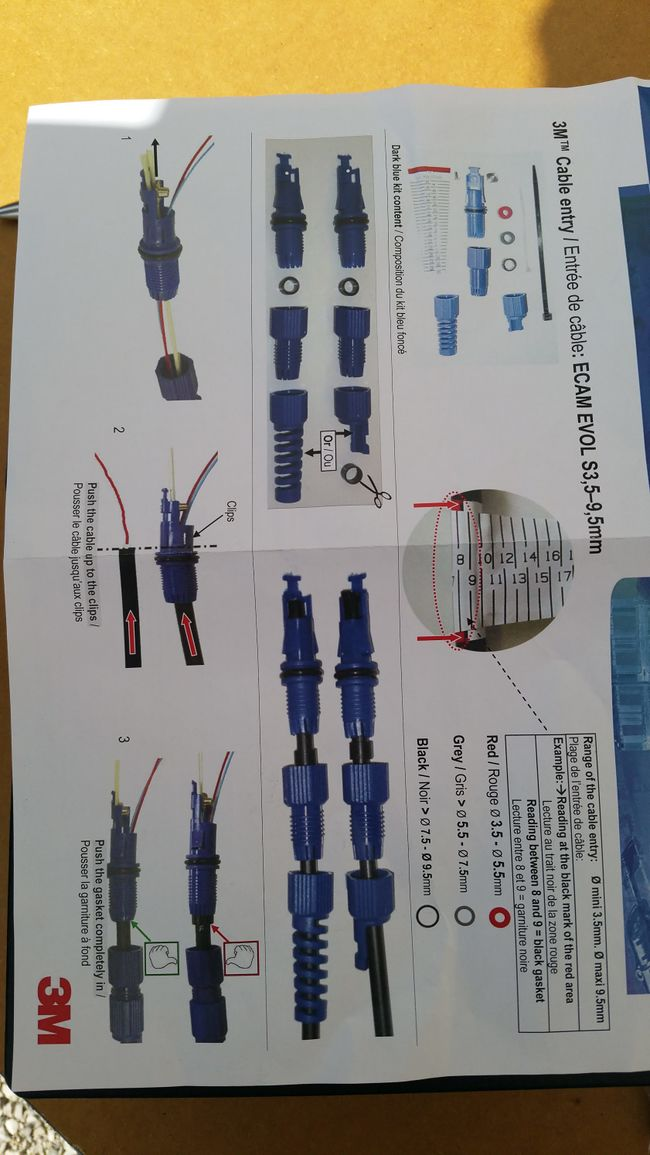

Kit de fixation sur BPE

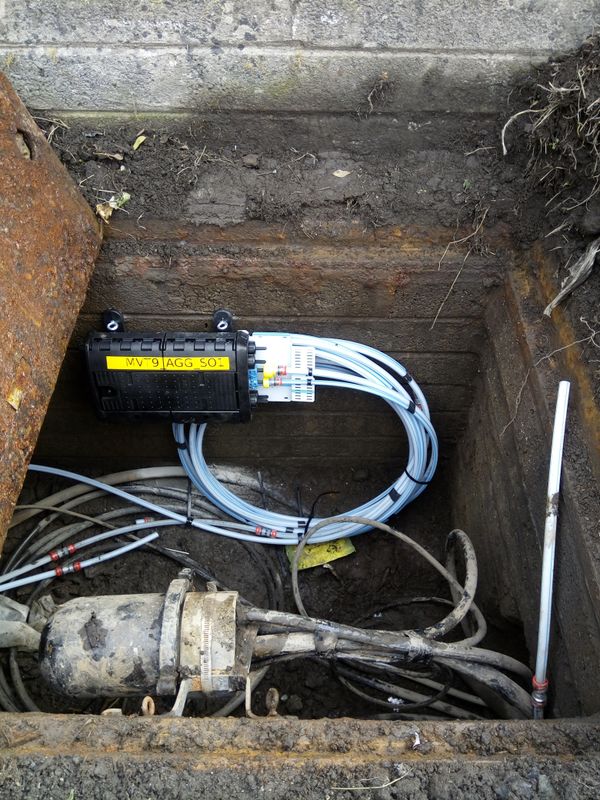

Chambre avec bpe


BPE Commscope


BPE + microtubes

Aujourd'hui, nous allons parler de nouveau cas Maintance dans ABF technice. La semaine dernière, nous avons fait face à un gros problème avant de céder notre projet au propriétaire, Nous avons trouvé notre paquet 24 manière coupée Au milieu, et tous les câbles de fibre étaient dans le faisceau également coupé Longueur totale des câbles coupés 6000m Et nous n'avions pas de câbles dans notre magasin. Nous avons de rechange dans les câbles dans le cabinet 12m eash câble , et dans la boîte 3m Donc, nous avons eu une nouvelle idée pour résoudre ce problème , Sommes-nous peut épissage câbles dans la fermeture!!! Nous avons pris perméation du propriétaire pour faire cette idée Nous avons fait notre idée, ça a réussi :) Nous avons économisé notre temps et notre argent J'ai adoré partager notre expérience pour obtenir une autre solution si quelqu'un d'autre fait face au même problème.

https://www.linkedin.com/posts/mohammad-fakhr-000005134_cables-abf-maintance-activity-6555378283054280704-pLmb

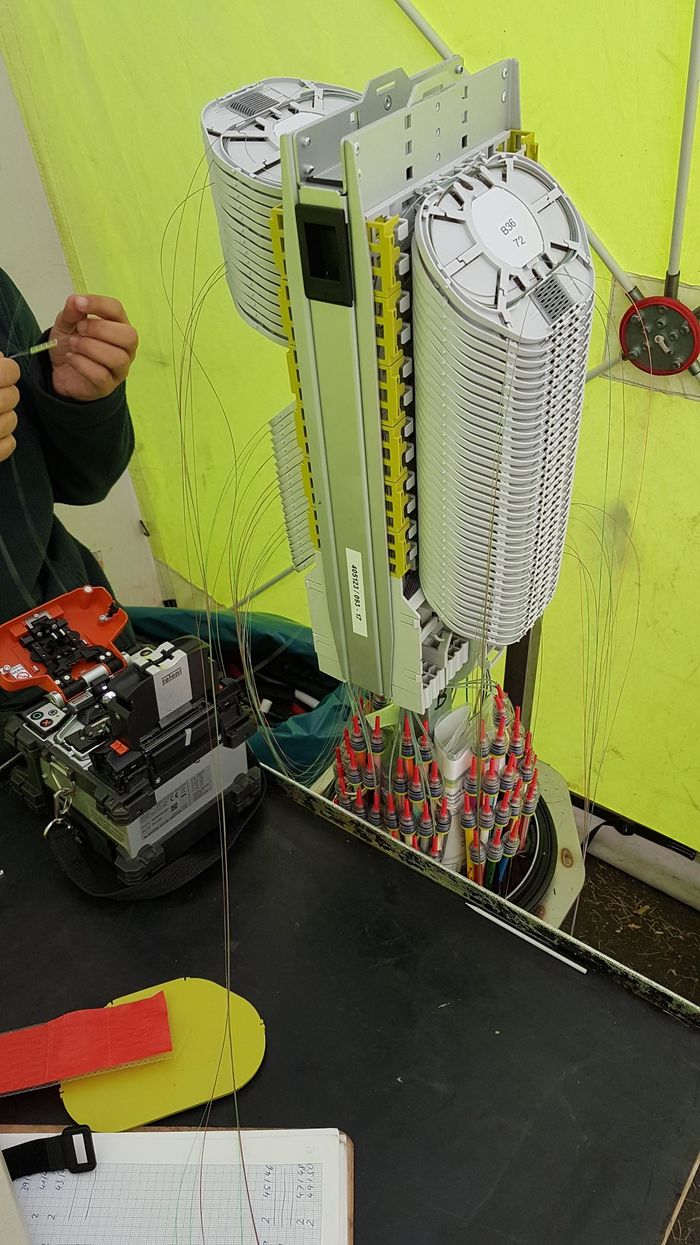

Exemple en allemagne : Micro-tubes-allemagne1.jpeg

700px

450px

exemple en allemagne

700px

700px

poussage à la main depuis le toit d'un batiment

Problèmes rencontrés

Bundle tordu



https://www.facebook.com/B4RNorth/posts/1843023809138102?__xts__%5B0%5D=68.ARBQ9gQ7m1CD2bLdQbmE74cd16KHVo3w5JKGF7Z4dcoJWjkcHIQaCcjco-k94MlM_axsVK816_yCFQT-31NqHDCpBES6pPPphLYHpHfVsU01FNa_YX-3ZwGHXdCfdgtOWYMrpt--_tjpnGvWg3JgIP5wZRUVsnFcfAGI-4WI0YhgmgLXZOJUp-A_EsmjD1-ZiD7F0Ij87zMX8Pw5sEk3HXfuF1BVOMpgVMPiC8B-WylKAHR2cd6O8I__DhzR7AFFDfr9iG4l36wdG4gnekoAgPNqrLIldeJZz6rDSMmJomSkob_s_ErCAPkPdgxoOGfooe_jTX8rdCfVYWPT7neiapfcvg&__tn__=-R


Eponge coincée


A trier

C'est quoi ?


550px
