Les poteaux dédiés au déploiement de réseaux télécoms font en général 7 mètres, mais cela peut varier.

Ils peuvent être déployés le long des routes, mais peuvent aussi être trouvés en pleine foret, pour raccourcir notablement les distances à parcourir, au prix d'une exposition aux risques climatiques et chutes d'arbres importante. De l'élagage doit souvent être mis en place.

Retrouvez la carte des supports aériens sur Gespot.

Les poteaux

Poteaux bois


Les poteaux en bois sont très présents au niveau du GC d’Orange, de nombreuses contraintes existent, notamment le fait que ces poteaux vieillissent mal et qu'il faut les remplacer plusieurs fois au cours de la vie d'un réseau télécoms.

Les poteaux en bois sont également déployés par d'autres opérateurs.
Le principal avantage des poteaux en bois est leurs coût de déploiement.

Enfin, pourquoi des poteaux bois lors de la généralisation du téléphone en France ?

Poteaux créosotés

L'utilisation des bois créosotés pour la fabrication de poteaux de télécommunication est proscrite depuis le 24 octobre 2019 par l'arrêté du 18 décembre 2018.
Des règles strictes s'appliquent au retraitement de ces bois lors de leur retrait du service comme déchets dangereux au sens de l'article R541-8 du Code de l'environnement.

Les derniers poteaux bois installés l'ont été avec des bois imprégnés de produits de synthèse plus respectueux de l'environnement mais à la durée de vie plus courte.

Fin d'approvisionnement

Compte tenu du contexte réglementaire de plus en plus stricte, Orange a décidé de ne plus déployer de poteaux bois sur ses réseaux et particulièrement dans le cadre de son offre de location d'infrastructures.
Il s'agit de privilégier les poteaux acier et composites décrits ci-dessous dont l'approvisionnement peu subir quelques tensions.

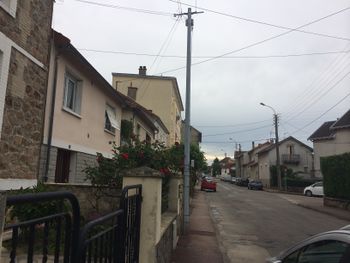

Poteaux acier galvanisé

Poteau acier.JPG


Poteaux béton armé

Les poteaux en béton sont plus lourd que leurs homologues, cela impose des contraintes pour le transport et la pose, ils sont en contrepartie plus résistant et ont une durée de vie plus importante.

Il est quasiment impossible de trouver des poteaux béton dédiés uniquement aux réseaux télécoms, dans 99,99 % des cas ce sont des poteaux électriques qui hébergent également des réseaux télécoms

Caractéristiques

Inscriptions moulées sur un poteau béton

Des normes comme la NF C 67220 précisent quelles doivent être les caractéristiques de résistance des poteaux béton supports de réseau.
On trouve donc des indications bien souvent moulées dans le béton qui résument ces informations. En voici une référence de lecture - les valeurs de la photo ci-contre sont indiquées entre parenthèses :

  • Le fabricant (CDB)
  • Le lieu de production
  • Le numéro au catalogue
  • La classe prévue par la norme NF C 67220 (D)
  • La hauteur en mètres (10)
  • L'effort transversal admissible en tête en kilo-Newton (8)
  • L'année de moulage (2000)
  • Le numéro de série (0851)

Poteaux composites


Poteaux caténaires

Fibre catenaire.JPG

De la fibre optique peut être déployée sur des poteaux caténaire de la SNCF, mais cela impose beaucoup de contraintes, le fait d’être en emprise ferroviaire contraint les intervenants à prendre beaucoup de mesures de sécurité ainsi qu’à être accompagné par du personnel de la SNCF. La présence de HTA à proximité immédiate est une grosse problématique. Les plages de travaux le sont aussi car elles sont très restreintes, le déploiement peut donc être très lent. En cas de problème technique, l’intervention sur les câbles peut être compliquée à cause du trafic ferroviaire.

Pylônes

Les pylônes se différencient des poteaux par leur structure. Ils sont généralement constitués de plusieurs éléments de structure en raison de leur taille plus imposante et des efforts qu'ils doivent supporter.

Pylônes électriques en treillis métallique

Voir aussi Mapillary

Identification

Les schémas d'identification diffèrent suivant l'exploitant du support à référencer.
La plupart des supports de télécommunication, notamment ceux d'Orange sont identifiés avec un numéro.

Les poteaux électriques devraient tous porter un identifiant depuis l'arrêté technique de mai 2001 (Article 6). En réalité ce n'est que rarement le cas. Seules certaines régies ont fait l'effort de numéroter proprement leurs supports.

Documentation externe

Developpement

DetectUtilityPoles

Papier sur le sujet :

Hall of fame

Revue twitter :

#balancetonpoteau

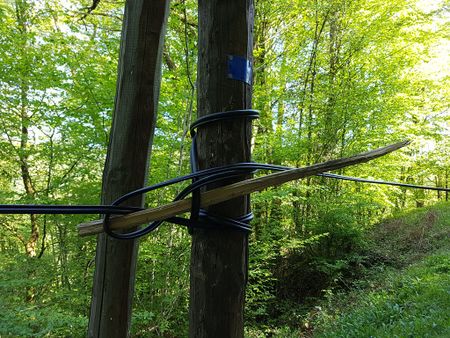

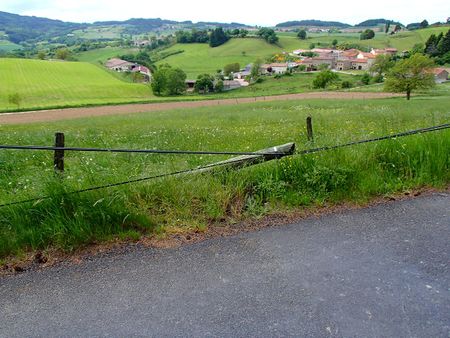

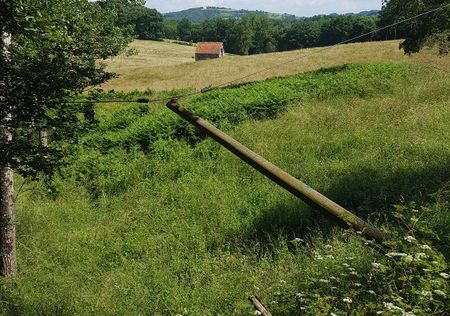

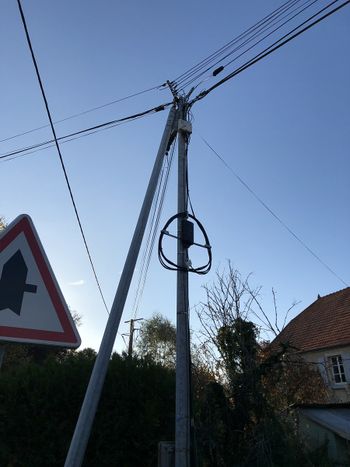

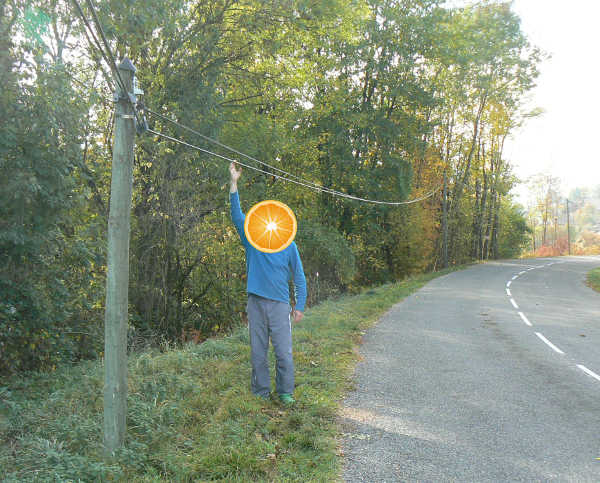

Poteaux en mauvais état

Source : https://twitter.com/_arnaudr

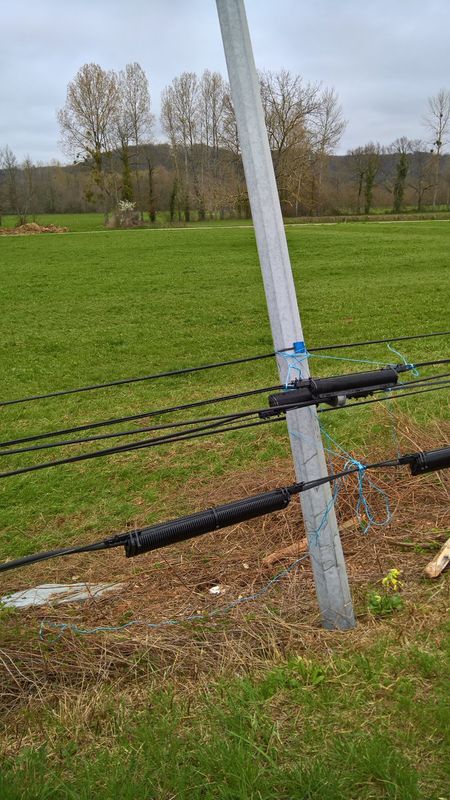

DpvE rEXUAA4ric.jpg

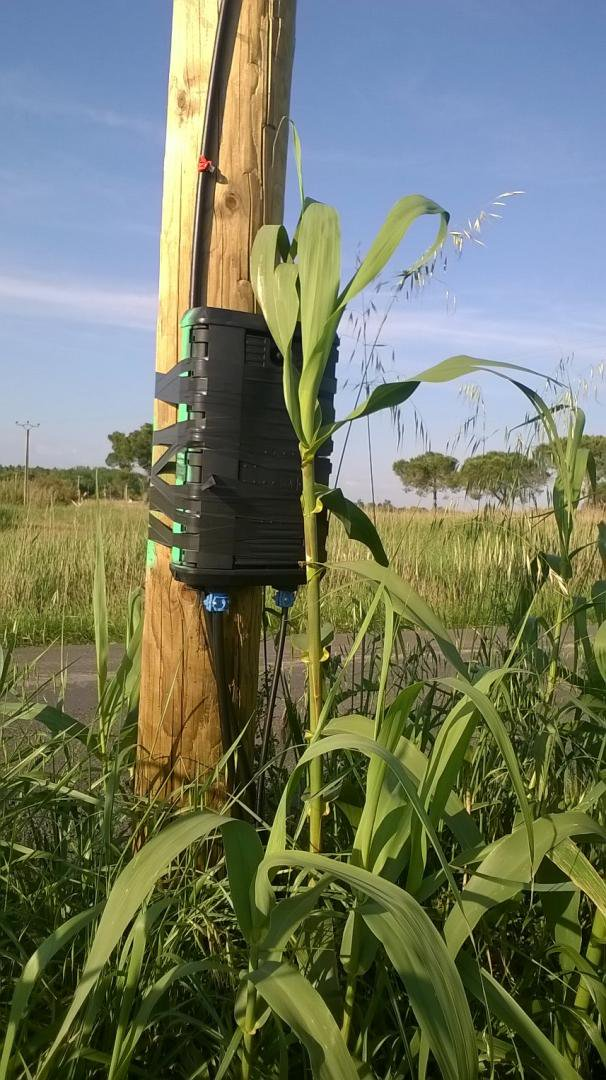

BPEO sur poteau accrochage mode scotch

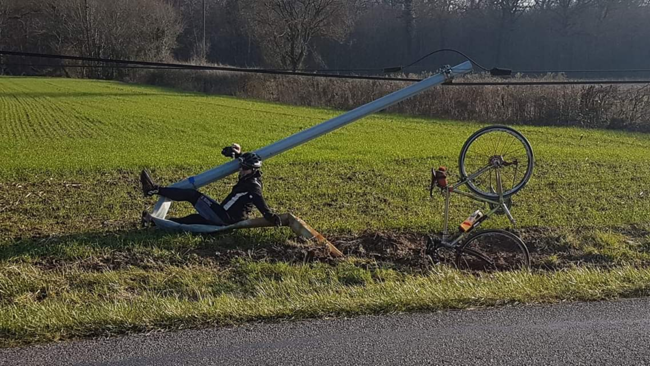

poteau endommagé


Source : https://twitter.com/Patrick_Gilles/status/1093236854839824385
